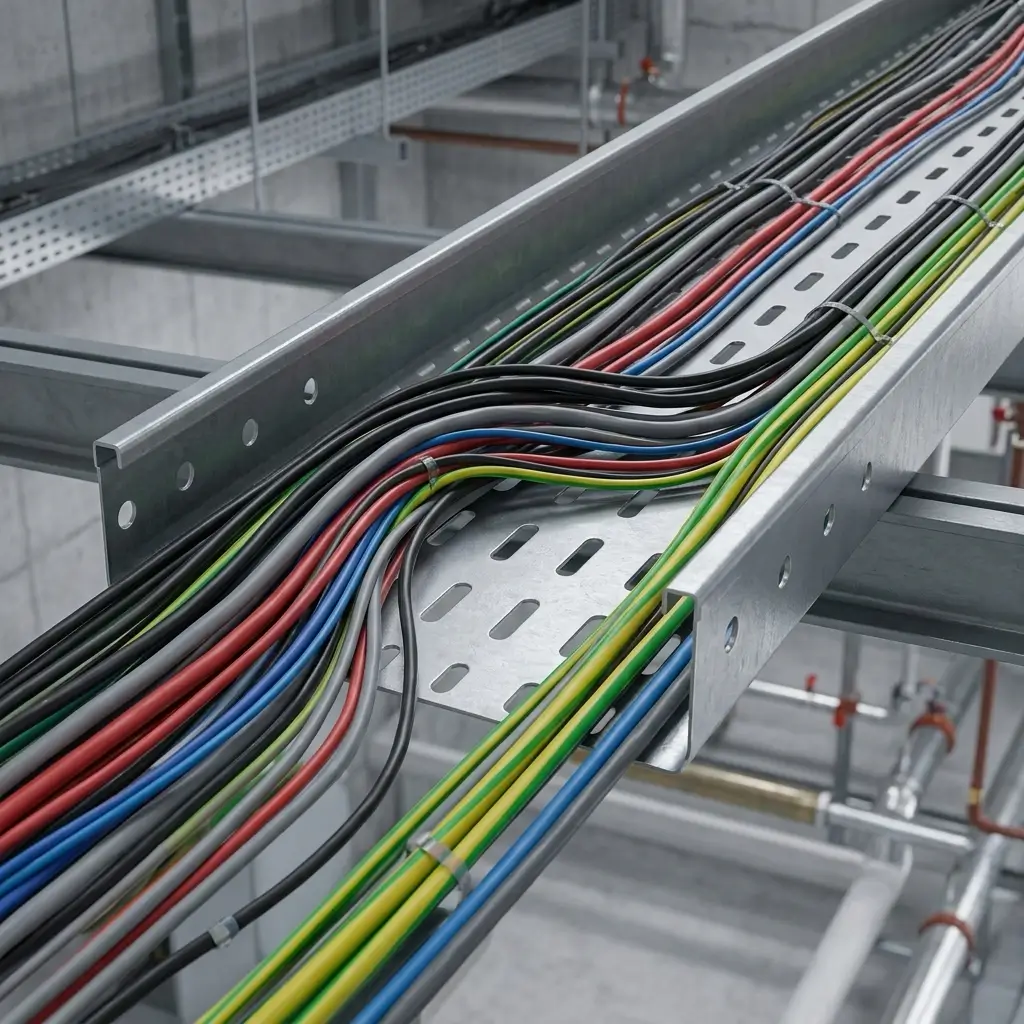

سینی کابل عرض 20 سانتیمتر مسیر فلزی با کف 200 میلیمتر است برای جمعکردن و محافظت مکانیکی کابل برق، شبکه یا کنترل. اگر حجم کابل متوسط باشد و بخواهید بخشی از کف خالی بماند، سینی کابل 20 سانت معمولاً بین مدل ۱۵ و ۳۰ سانت متعادلترین انتخاب است.
برای خرید سینی کابل عرض 20 سانت فقط عرض را نگاه نکنید. ضخامت ورق، ارتفاع لبه، نوع پوشش و فاصله ساپورت، تحمل بار را بیشتر از عدد «۲۰ سانت» تعیین میکنند.
سینی کابل 20 سانت برای چه پروژهای مناسب است؟
این عرض سینی کابل برای مسیرهای فرعی ساختمان، اتاق برق کوچک تا متوسط، مسیر فرمان و شبکه، و سالن صنعتی با تعداد کابل کنترلشده مناسب است.
انتخاب منطقی است وقتی:
- چند رشته کابل قدرت سبک تا متوسط یا دسته کابل فرمان در یک مسیر میروند
- سقف یا دیوار برای سینی پهنتر جا ندارد
- احتمال اضافه شدن دو سه کابل هست، اما مسیر اصلی تابلوی بزرگ نیست
انتخاب ضعیف است وقتی:
- کابلهای قطور قدرت زیاد کنار هم چیده میشوند
- طراح آرایش تکلایه با فاصله حرارتی سخت گرفته است
- مسیر اصلی کارخانه یا شفت پر کابل است
یک قاعده اجرایی رایج این است که کابلها تا حد ممکن تکلایه چیده شوند و مقطع بیش از حد پر نشود. در بسیاری از پروژههای فشار ضعیف، پر کردن بیش از حدود نیمی از مقطع توصیه نمیشود؛ عدد نهایی را باید از نقشه برق همان پروژه گرفت.
مثال تقریبی بازار: اگر حدود ۸ کابل با قطر نزدیک ۱ سانتیمتر کنار هم روی کف قرار بگیرند، در سینی کابل عرض 20 سانت معمولاً جا میشوند. اگر قطر یا تعداد بالاتر برود، بهتر است عرض ۳۰ سانت یا مسیر دوم دیده شود. اگر محدودیت فضا شدید است و گرما یا نویز مسئله نیست، بعضی مجریان با افزایش ارتفاع لبه، عرض را کمتر میگیرند؛ این کار را بدون تأیید طراح انجام ندهید.
مشخصات فنی رایج سینی کابل گالوانیزه عرض 20 سانت
اعداد زیر عرف تولید داخل است، نه برگه بارگذاری یک برند خاص.
| مشخصه | مقدار رایج بازار ایران |
|---|---|
| عرض کف | ۲۰ سانتیمتر / ۲۰۰ میلیمتر |
| طول شاخه | معمولاً ۲ متر؛ بعضی سفارشها ۳ متر |
| ارتفاع لبه | ۴، ۵ یا ۶ سانتیمتر |
| ضخامت ورق | ۰٫۷ تا ۲ میلیمتر؛ بعضی تولیدها تا ۲٫۵ میلیمتر |
| فرم خم | چهارخم یا ششخم |
| سطح | ساده یا پانچدار |
| پوشش رایج | گالوانیزه سرد یا گرم |
نمونه وزنی پرتکرار در کاتالوگهای داخلی: سینی کابل گالوانیزه عرض 20 سانت با ورق حدود ۰٫۹ میلیمتر و ارتفاع ۴ سانت، نزدیک ۲٫۵ کیلوگرم در هر متر؛ درب همان عرض حدود ۱٫۷ کیلوگرم در هر متر. با ضخامت و ارتفاع بیشتر، وزن و قیمت بالا میرود.
برای تحمل بار هم جداول سازنده با هم فرق دارد. در بعضی جدولهای داخلی، سینی ۲۰ سانت با ضخامت حدود ۱ میلیمتر و ارتفاع ۴ سانت حوالی ۱۵ کیلوگرم در متر، با ارتفاع ۶ سانت حوالی ۲۳ کیلوگرم و با ارتفاع ۱۰ سانت حوالی ۳۵ کیلوگرم آمده است. این اعداد را مبنای طراحی نهایی نگذارید؛ فاصله ساپورت، محل اتصال شاخهها و نحوه چیدمان کابل نتیجه را عوض میکند.
در طراحی سیستمهای حرفهای، ابعاد ۲۰۰ میلیمتر یک عرض استاندارد جهانی هم هست. برای نمونه، در کاتالوگ سیستم سینی کابل OBO Bettermann مدلهایی با عرض ۲۰۰ میلیمتر در خانوادههایی مثل EKS و DKS دیده میشود. ذکر این برند برای این است که عرض ۲۰ سانت یک سایز جهانی است، نه سایز محلی؛ الزاماً بهمعنای برابری کیفیت یا قیمت محصول داخلی با نمونه خارجی نیست.
کدام پوشش را بخریم؟
جنس بدنه معمولاً ورق فولادی است. تفاوت اصلی خریدار در پوشش و در موارد خاص در استیل است.
گالوانیزه گرم
سینی کابل گالونیزه گرم برای فضای مرطوب، محوطه باز، موتورخانه پر بخار و محیط صنعتی خورندهتر مناسبتر است. در این روش قطعه در مذاب روی قرار میگیرد و لایه حفاظتی معمولاً ضخیمتر از مدل سرد است. ظاهر آن اغلب ماتتر است. اگر پروژه بیرون ساختمان یا در شهر شرجی است، اولویت را روی گرم بگذارید مگر مشخصات فنی چیز دیگری گفته باشد.
گالوانیزه سرد
سینی کابل گالوانیزه سرد برای فضای داخلی خشک، مسیر سقف کاذب و پروژه اقتصادیتر رایج است. ورق از قبل پوشش دارد و بعد برش و خم میشود؛ محل برش و سوراخ اگر ترمیم نشود، زودتر نقطه شروع زنگ است. برای انبار خشک و ساختمان اداری معمولاً کافی است. برای محوطه باز، سرد را فقط وقتی بخرید که طراح همان را تأیید کرده باشد.
استیل
سینی کابل استیل وقتی مطرح میشود که خوردگی بالاست یا شستشوی مکرر و بهداشت محیط مهم است؛ مثل صنایع غذایی، دارویی و بعضی خطوط شیمیایی. قیمت آن از گالوانیزه بالاتر است. استیل را بهخاطر «ظاهر بهتر» برای یک مسیر معمولی ساختمان نخرید.
اگر هنوز بین اینها مردد هستید، اول محیط نصب را مشخص کنید، بعد ضخامت. پوشش غلط را نمیشود با ورق ضخیمتر جبران کرد.

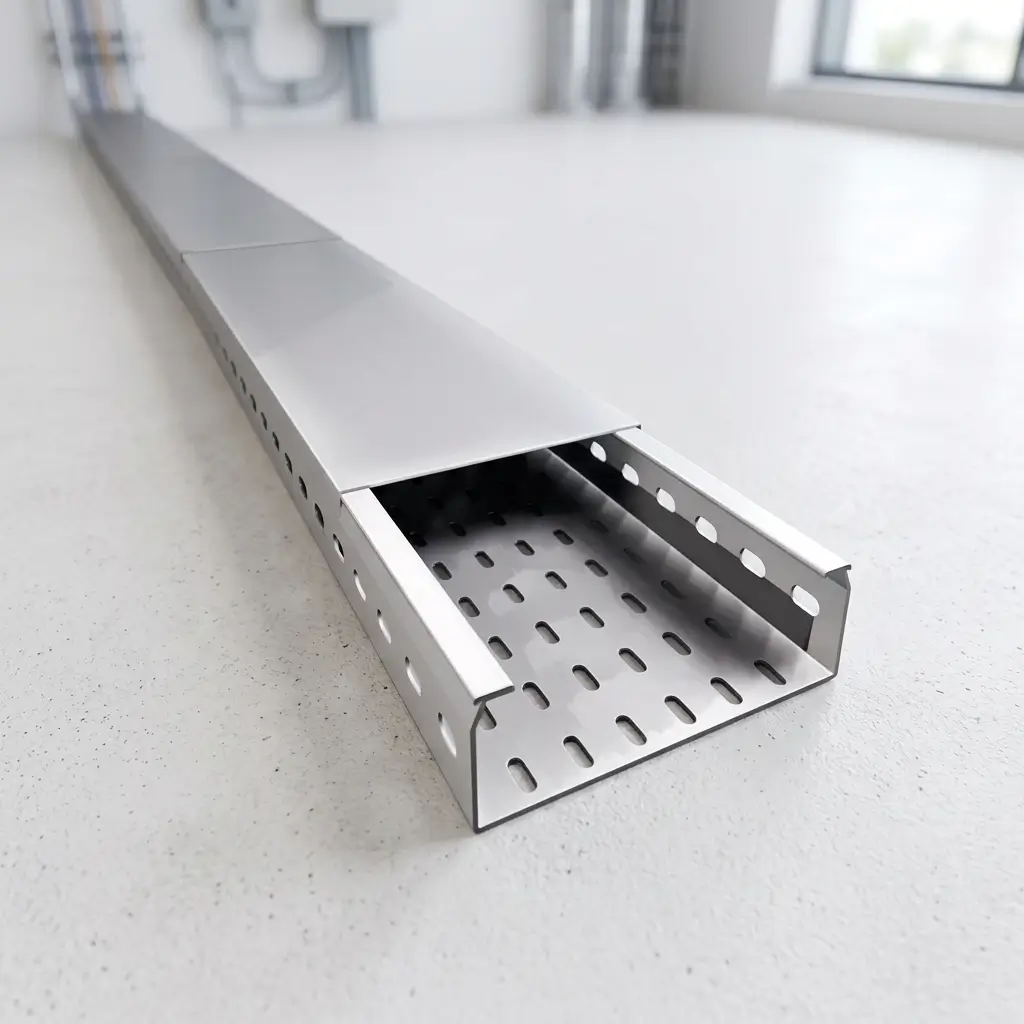

قیمت سینی کابل عرض 20 سانت به چه چیزی بستگی دارد؟
قیمت سینی کابل عرض 20 سانت عدد ثابتی نیست و با نرخ ورق و نوع سفارش عوض میشود. بهجای حفظ کردن یک لیست تاریخگذشته، این متغیرها را در استعلام بنویسید:
- ضخامت ورق سینی و در صورت نیاز ضخامت درب
- گالوانیزه سرد یا گرم
- ساده یا پانچدار
- ارتفاع لبه
- طول شاخه ۲ یا ۳ متری
- چهارخم یا ششخم
- تعداد زانو، سهراه، تبدیل و ساپورت
- مقدار سفارش و محل تخلیه
ضخامت ۰٫۷ و ۱ میلیمتر برای مسیر کوتاه و بار سبکتر ارزانتر تمام میشود. ضخامت ۱٫۲۵ تا ۲ میلیمتر برای دهانه بیشتر یا کابل سنگینتر منطقی است، اما اگر ساپورت کم بگذارید همان ورق ضخیم هم خم میشود.
برای کاهش هزینه در سینی دربدار، بعضی پروژهها درب را از ورق نازکتر از بدنه سفارش میدهند؛ مثلاً بدنه ۱٫۵ و درب ۱٫۲۵ میلیمتر. این کار فقط وقتی درست است که درب باربر نباشد و فقط پوشش باشد.
متعلقات را همراه سینی ببینید
خود شاخه بدون اتصال، مسیر کامل نمیشود. برای یک خط ۲۰ سانت معمولاً اینها لازم است:
- رابط شاخه
- زانوی داخلی و خارجی
- سهراه و در صورت نیاز چهارراه
- تبدیل به عرض دیگر یا به نردبان کابل
- درب و بست درب
- ساپورت دیواری یا آویز سقفی
فاصله ساپورت را از کاتالوگ همان سازنده و دستور کار پروژه بگیرید. اتصال دو شاخه را وسط دهانه بدون تکیه رها نکنید. سینی پانچدار برای کابلهایی که گرم میشوند گردش هوای بهتری میدهد؛ سینی بدون پانچ سطح یکدستتری دارد و ریزگرد کمتر از کف عبور میکند.
نصب باید با همبندی ارت مسیر فلزی و رعایت فاصله از تأسیسات دیگر انجام شود. این صفحه جایگزین نقشه اجرایی و نظر مهندس ناظر نیست.
اشتباهات رایج در خرید سینی کابل 20 سانت
- خریدن سینی کابل عرض 20 سانت فقط چون از ۱۵ سانت «جادارتر» به نظر میرسد، بدون محاسبه قطر کابل
- انتخاب پوشش سرد برای محوطه باز
- سفارش ضخامت پایین برای مسیر طولانی با ساپورت کم
- فراموش کردن زانو و ساپورت در مترکشی
- پر کردن کامل کف و روی هم خواباندن کابل قدرت
- مقایسه قیمت شاخه ۱ متری با شاخه ۲ متری
اگر مسیر اصلی ساختمان است و بعداً کابل اضافه میشود، گاهی یک عرض بالاتر از روز اول ارزانتر از جمع کردن مسیر دوم است.
پرسشهای متداول
سینی کابل 20 سانت یعنی چه؟
یعنی عرض کف سینی ۲۰ سانتیمتر یا ۲۰۰ میلیمتر است. ارتفاع لبه و ضخامت جدا سفارش میشود.
برای ساختمان اداری کدام پوشش کافی است؟
در فضای داخلی خشک معمولاً گالوانیزه سرد جواب میدهد. سرویس، بام و محوطه را جدا بررسی کنید.
سینی پانچدار بهتر است یا ساده؟
اگر کابلها گرم میشوند یا تهویه مهم است، پانچدار. اگر میخواهید کف بسته و ریزگرد کمتر باشد، ساده.
آیا سینی کابل 20 سانت برای کابل شبکه و برق با هم مناسب است؟
از نظر جا ممکن است باشد، اما تفکیک قدرت و دیتا را طبق مشخصات پروژه انجام دهید. عرض مناسب بهمعنای مجاز بودن اختلاط کابلها نیست.
چطور استعلام دقیق بگیرم؟
متراژ مسیر، تعداد خم، محیط نصب، ضخامت مدنظر، نوع پوشش و نیاز به درب را بنویسید. بدون اینها هر قیمتی تقریبی است.
برای مشاهده موجودی و ثبت سفارش، مشخصات بالا را با فیلتر همین صفحه تطبیق دهید. اگر هنوز بین پوششها شک دارید، اول محیط نصب را مشخص کنید، بعد سراغ ضخامت و متراژ بروید.
