سینی کابل گالوانیزه گرم؛ قیمت، مشخصات و راهنمای خرید
سینی کابل گالوانیزه گرم، سینی فولادی است که پس از برش، پانچ و خم‌کاری در حمام روی مذاب غوطه‌ور می‌شود. این فرایند امکان پوشش‌دادن سطوح، لبه‌های برش و دیواره سوراخ‌ها را فراهم می‌کند و یکی از گزینه‌های قابل بررسی برای مسیرهای کابل‌کشی در فضای باز و محیط‌های صنعتی مرطوب است.
برای خرید سینی کابل گالوانیزه گرم از کارخانه، علاوه بر قیمت هر متر، باید ضخامت ورق، ابعاد مقطع، مشخصات پوشش و ظرفیت باربری محصول را مقایسه کنید. برای استعلام از سینی سازه، مشخصات مسیر و متراژ موردنیاز را همراه با فهرست متعلقات ارسال کنید تا مبنای قیمت‌گذاری روشن باشد.
انتخاب این محصول باید با شرایط محیط هماهنگ باشد. در محیط‌های دارای مواد شیمیایی یا کلرید، لازم است مقاومت پوشش روی با شرایط بهره‌برداری تطبیق داده شود؛ در چنین پروژه‌هایی، بررسی گزینه‌هایی مانند سینی کابل استیل نیز به شناخت گرید آلیاژ و نوع عوامل خورنده نیاز دارد.

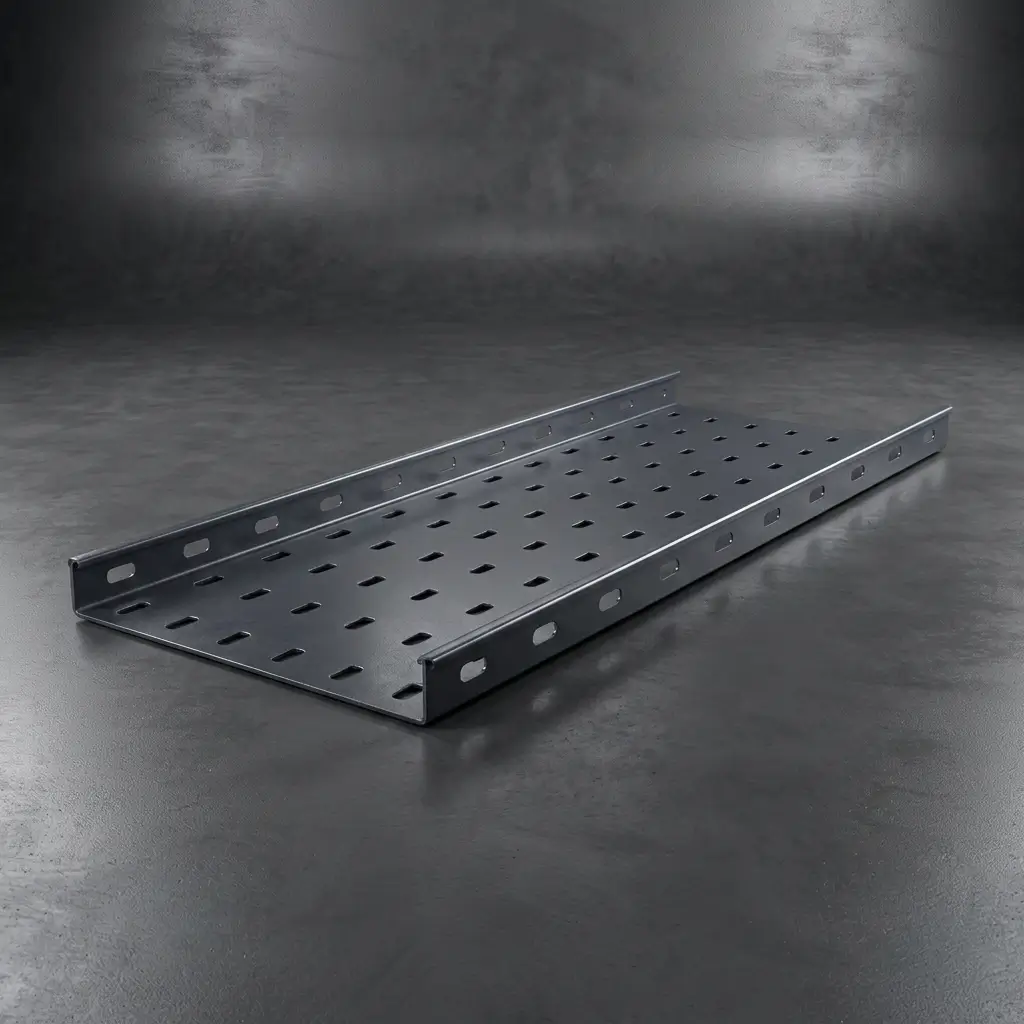

سینی کابل گالوانیزه گرم چیست؟
این محصول برای پشتیبانی و هدایت کابل‌ها استفاده می‌شود و پوشش آن پس از تکمیل عملیات ساخت اجرا می‌شود. در گالوانیزه گرم پس از ساخت، روی با سطح فولاد واکنش می‌دهد و پوششی با پیوند متالورژیکی ایجاد می‌کند؛ بنابراین پوشش، صرفاً یک لایه رنگ نقره‌ای نیست.
در بازار، نام‌هایی مانند «سینی کابل گرم»، «سینی کابل آبکاری گرم» و «سینی HDG» به‌کار می‌روند. برای جلوگیری از ابهام، در سفارش باید عبارت «گالوانیزه گرم به روش غوطه‌وری پس از ساخت» درج شود.
این روش با ساخت سینی از ورق ازپیش‌گالوانیزه تفاوت دارد. خود ورق پیش‌گالوانیزه نیز ممکن است با فرایند گرم پیوسته پوشش داده شده باشد؛ تفاوت اصلی، زمان اجرای پوشش نسبت به برش، پانچ و خم‌کاری است.
در بررسی سینی کابل گالوانیزه سرد نیز باید روش واقعی تولید مشخص شود؛ عنوان تجاری «سرد» به‌تنهایی نشان نمی‌دهد محصول از ورق پیش‌گالوانیزه ساخته شده یا پوشش الکترولیتی دارد.
قیمت سینی کابل گالوانیزه گرم
قیمت این محصول به عرض، ضخامت ورق، ارتفاع دیواره، شکل مقطع، نوع پانچ، مشخصات گالوانیزه و مقدار سفارش وابسته است. قیمت شاخه مستقیم نیز الزاماً شامل درپوش، رابط، زانو، ساپورت و هزینه حمل نیست.
جدول‌های زیر مبالغ ثبت‌شده را نشان می‌دهند. برای دریافت قیمت معتبر سفارش، موجودی، شرایط مالیات و اقلام مشمول قیمت را در پیش‌فاکتور کنترل کنید.
قیمت سینی کابل گرم 1.25 میل
| سینی کابل عرض 10 سانتی متر | 1.25 | 4 cm | 4 خم | 862,500 |
| سینی کابل عرض 20 سانتی متر | 1.25 | 4 cm | 4 خم | 1,293,750 |
| سینی کابل عرض 30 سانتی متر | 1.25 | 4 cm | 4 خم | 1,725,000 |
| سینی کابل عرض 40 سانتی متر | 1.25 | 4 cm | 4 خم | 2,156,250 |
| سینی کابل عرض 50 سانتی متر | 1.25 | 4 cm | 4 خم | 2,587,500 |
| سینی کابل عرض 60 سانتی متر | 1.25 | 4 cm | 4 خم | 3,018,750 |
قیمت سینی کابل گرم 1.5 میل
نمایش قیمت بدون ارزش افزوده
۲۸ شهریور ۱۴۰۵
| محصول | ضخامت (MM) | لبه | خم | قیمت هر 1 متر (تومان) |
|---|---|---|---|---|
| سینی کابل عرض 10 سانتی متر | 1.5 | 4 cm | 4 خم | 931,500 |
| سینی کابل عرض 20 سانتی متر | 1.5 | 4 cm | 4 خم | 1,397,250 |
| سینی کابل عرض 30 سانتی متر | 1.5 | 4 cm | 4 خم | 1,863,000 |
| سینی کابل عرض 40 سانتی متر | 1.5 | 4 cm | 4 خم | 2,328,750 |
| سینی کابل عرض 50 سانتی متر | 1.5 | 4 cm | 4 خم | 2,794,500 |
| سینی کابل عرض 60 سانتی متر | 1.5 | 4 cm | 4 خم | 3,260,250 |
قیمت سینی کابل گرم 2 میل
نمایش قیمت بدون ارزش افزوده
۲۸ شهریور ۱۴۰۵
| محصول | ضخامت (MM) | لبه | خم | قیمت هر 1 متر (تومان) |
|---|---|---|---|---|
| سینی کابل عرض 10 سانتی متر | 2 | 4 cm | 4 خم | 1,000,500 |
| سینی کابل عرض 20 سانتی متر | 2 | 4 cm | 4 خم | 1,500,750 |
| سینی کابل عرض 30 سانتی متر | 2 | 4 cm | 4 خم | 2,001,000 |
| سینی کابل عرض 40 سانتی متر | 2 | 4 cm | 4 خم | 2,501,250 |
| سینی کابل عرض 50 سانتی متر | 2 | 4 cm | 4 خم | 3,001,500 |
| سینی کابل عرض 60 سانتی متر | 2 | 4 cm | 4 خم | 3,501,750 |
ضخامت پوشش گالوانیزه گرم چقدر باید باشد؟
ضخامت ورق و ضخامت پوشش روی، دو مشخصه مستقل هستند. ورق با میلی‌متر و پوشش معمولاً با میکرون بیان می‌شود؛ درج یکی، جای مشخص‌کردن دیگری را نمی‌گیرد.
در استاندارد ISO 1461، الزامات ضخامت پوشش بر اساس نوع قطعه و ضخامت فولاد تعیین می‌شوند. برای قطعات فولادی غیرسانتریفیوژشده در گروه‌های مرتبط با این صفحه، مقادیر زیر مطرح هستند:
| ضخامت فولاد | حداقل ضخامت موضعی پوشش | حداقل میانگین ضخامت پوشش |
|---|---|---|
| کمتر از 1.5 میلی‌متر | 35 میکرون | 45 میکرون |
| از 1.5 تا 3 میلی‌متر، شامل دو حد | 45 میکرون | 55 میکرون |
این اعداد حداقل‌های پذیرش در دامنه مربوط استاندارد هستند، نه ضخامت قطعی پوشش هر محصول. الزامات پروژه نیز ممکن است پوشش متفاوتی مطالبه کنند. توضیحات مرتبط در راهنمای استاندارد EN ISO 1461 انجمن گالوانیزه‌کنندگان قابل بررسی است.
برای کنترل سفارش، استاندارد مرجع، ضخامت موردنیاز و روش پذیرش را مشخص کنید. حداقل موضعی و میانگین پوشش نیز نباید با یک قرائت منفرد از ضخامت‌سنج یکسان تلقی شوند.
ظاهر براق یا خاکستری، به‌تنهایی معیار پذیرش نیست. پوشش سالم می‌تواند ظاهر متفاوتی داشته باشد؛ ارزیابی باید بر مبنای بازرسی و اندازه‌گیری انجام شود.

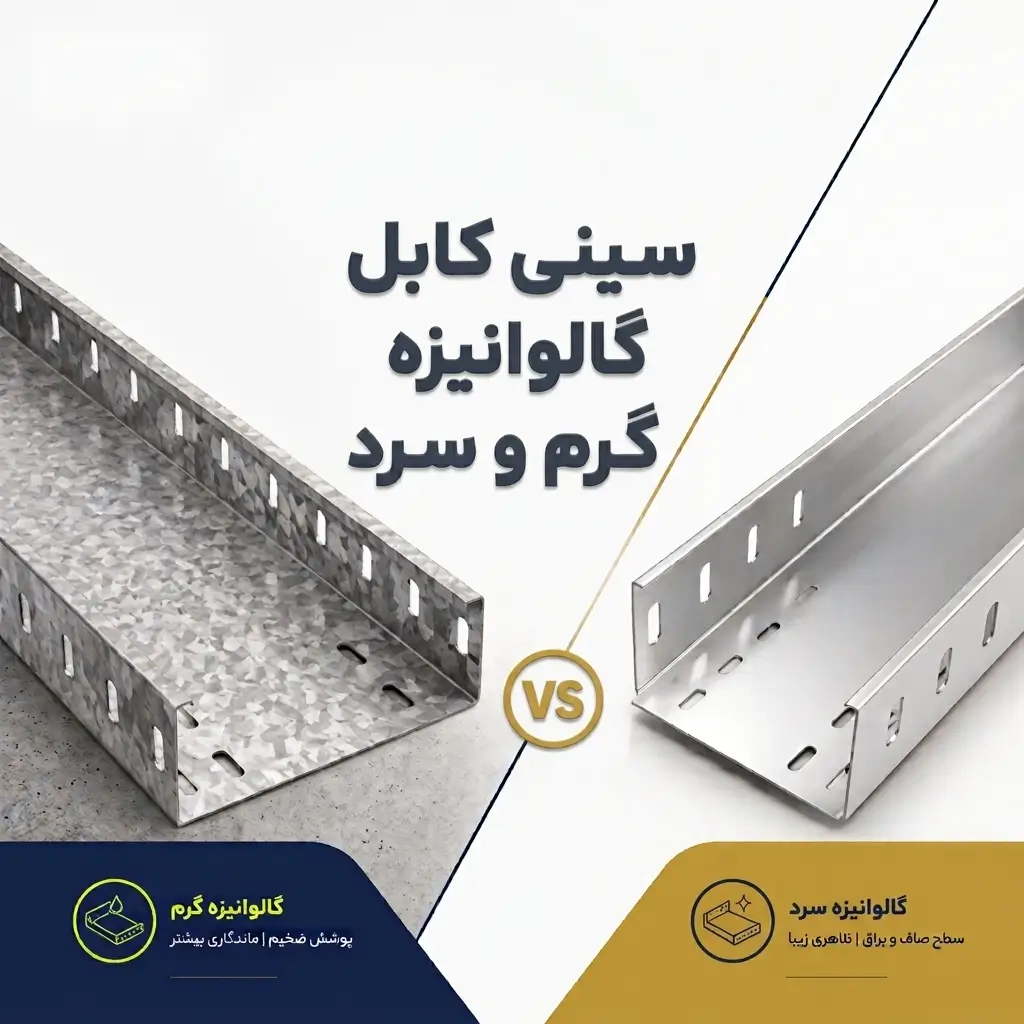

تفاوت سینی کابل گرم با پیش‌گالوانیزه و استیل
برای انتخاب محصول، تفاوت روش ساخت و جنس را از نام‌های رایج بازار جدا کنید. جدول زیر، سینی گرم پس از ساخت را با سینی ساخته‌شده از ورق پیش‌گالوانیزه و سینی استیل مقایسه می‌کند.
| معیار | گالوانیزه گرم پس از ساخت | ساخته‌شده از ورق پیش‌گالوانیزه | استیل |
|---|---|---|---|
| روش تولید | اجرای پوشش روی پس از ساخت سینی | شکل‌دهی ورقی که قبلاً پوشش گرفته است | ساخت از فولاد زنگ‌نزن با گرید مشخص |
| لبه‌های برش و پانچ | هنگام غوطه‌وری امکان پوشش مستقیم دارند | لبه تازه ایجادشده ممکن است پوشش مستقیم نداشته باشد | وابسته به پوشش روی نیست |
| انتخاب برای محیط | قابل بررسی برای بسیاری از فضاهای باز و صنعتی | وابسته به مشخصات پوشش و شرایط بهره‌برداری | وابسته به گرید و سازگاری با محیط |
| معیار کنترل خوردگی | ضخامت و پیوستگی پوشش و شرایط مواجهه | مشخصات پوشش ورق و وضعیت نواحی ساخته‌شده | گرید آلیاژ، کیفیت ساخت و شرایط مواجهه |
| مقایسه هزینه | با مشخصات و متعلقات یکسان | با مشخصات و متعلقات یکسان | علاوه بر ابعاد، با گرید مشخص |
در ورق پیش‌گالوانیزه، روی مجاور می‌تواند از نواحی کوچک بدون پوشش، حفاظت کاتدی ایجاد کند؛ بنابراین نبود پوشش مستقیم روی لبه به معنی زنگ‌زدگی فوری نیست. این حفاظت نیز محدودیت دارد و جای بررسی شرایط محیط را نمی‌گیرد.
مطابق توضیحات انجمن گالوانیزه‌کنندگان آمریکا درباره ورق گالوانیزه پیوسته، پوشش‌دهی ورق پیش از ساخت، فرایندی متمایز از گالوانیزه قطعه نهایی است.
چه زمانی سینی کابل آبکاری گرم مناسب است؟
این پوشش برای مسیرهایی مانند محوطه کارخانه، بخش‌های بیرونی سوله و برخی فضاهای مرطوب تأسیساتی قابل بررسی است. انتخاب نهایی باید با میزان رطوبت، آلاینده‌ها، تماس با مواد شیمیایی و امکان بازرسی و نگهداری هماهنگ باشد.
در مسیر داخلی خشک، محصول پیش‌گالوانیزه ممکن است نیاز پروژه را با هزینه مناسب‌تری پاسخ دهد. در محیط‌های ساحلی، شست‌وشوی شیمیایی یا تماس با مواد خورنده، نام «گرم» یا «استیل» برای تصمیم‌گیری کافی نیست؛ جنس و پوشش باید با شرایط واقعی تطبیق داده شوند.
در سینی استیل نیز گرید آلیاژ اهمیت دارد و نمی‌توان تمام محصولات را برای هر محیط کلریدی یا شیمیایی مناسب دانست.
همچنین پوشش مقاوم‌تر، ظرفیت باربری بیشتر را تضمین نمی‌کند. انتخاب جنس و پوشش باید در کنار کنترل بار کابل‌ها و طراحی تکیه‌گاه‌ها انجام شود.
چگونه عرض و ضخامت سینی کابل را انتخاب کنیم؟
انتخاب عرض بر اساس کابل‌ها و آرایش نصب
برای انتخاب عرض، فهرست کابل‌ها، قطر خارجی، تعداد و نحوه چیدمان آن‌ها را مشخص کنید. عرض و عمق مفید سینی، الزامات جداسازی کابل‌ها و شرایط حرارتی نیز باید در طراحی لحاظ شوند.
قاعده «همیشه نصف عرض سینی خالی بماند» برای تمام پروژه‌ها معتبر نیست. ظرفیت مجاز پرشدگی باید مطابق نوع کابل، آرایش نصب و ضوابط قابل اعمال تعیین شود. فضای توسعه آینده نیز بهتر است به‌صورت یک نیاز مستقل در سفارش ثبت شود.
انتخاب ضخامت بر اساس بار و فاصله ساپورت
ضخامت مناسب فقط از روی عرض سینی تعیین نمی‌شود. وزن کابل‌ها در واحد طول، فاصله تکیه‌گاه‌ها، شکل مقطع، ارتفاع دیواره و جزئیات اتصال در عملکرد سازه‌ای مؤثرند.
برای انتخاب بین ورق‌های 1.25، 1.5 و 2 میلی‌متر، جدول بار مجاز محصول را در فاصله ساپورت موردنظر بررسی کنید. افزایش ضخامت بدون کنترل مشخصات کامل، تضمین نمی‌کند که محصول برای دهانه یا بار پروژه مناسب باشد.
بررسی متعلقات و هزینه کل مسیر
زانو، سه‌راهی، تبدیل، رابط، درپوش و ساپورت را همراه با شاخه مستقیم برآورد کنید. مشخصات خوردگی متعلقات باید با محیط سازگار باشند و اتصالات نیز مطابق طراحی سیستم انتخاب شوند.
شعاع تغییر مسیر باید با نیاز کابل‌ها هماهنگ باشد. قیمت هر متر شاخه مستقیم، به‌تنهایی هزینه اجرای مسیر را نشان نمی‌دهد.
مشخصات لازم برای استعلام و سفارش
برای خرید مستقیم سینی گرم کابل از کارخانه، درخواست قیمت را با مشخصات یکسان برای تمام تأمین‌کنندگان ارسال کنید. اطلاعات زیر مبنای مقایسه و صدور پیش‌فاکتور هستند:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| ابعاد مقطع | عرض و ارتفاع دیواره |
| ورق | جنس، ضخامت اسمی و تلرانس موردقبول |
| شکل لبه | نقشه مقطع، تعداد خم و لبه برگشتی |
| طول | طول هر شاخه و متراژ کل |
| کف سینی | ساده یا پانچ‌دار، همراه با مشخصات پانچ در صورت نیاز |
| پوشش | گالوانیزه گرم پس از ساخت، استاندارد و ضخامت موردنیاز |
| بارگذاری | وزن کابل‌ها و فاصله تکیه‌گاه‌ها |
| متعلقات | تعداد و مشخصات زانو، رابط، تبدیل، درپوش و ساپورت |
| تحویل | محل تحویل و زمان موردنیاز |
| شرایط تجاری | واحد فروش، مالیات، حمل و مدت اعتبار قیمت |
| کنترل کیفیت | مدارک و معیارهای پذیرش موردنیاز پروژه |
عبارت «4 خم» باید با شکل مقطع موردنظر تطبیق داده شود. تعداد خم به‌تنهایی ظرفیت باربری یا مناسب‌بودن محصول برای کارخانه را مشخص نمی‌کند.
مراحل تولید و کنترل کیفیت سینی گالوانیزه گرم
در روش گالوانیزه پس از ساخت، عملیات شکل‌دهی پیش از اجرای پوشش انجام می‌شود. مسیر کلی تولید شامل مراحل زیر است:
- برش ورق مطابق نقشه و ابعاد سفارش.
- پانچ و ایجاد سوراخ‌های موردنیاز.
- خم‌کاری دیواره‌ها و لبه‌ها.
- تکمیل عملیات ساخت و بررسی قطعه.
- آماده‌سازی سطح، شامل پاک‌سازی، اسیدشویی و فلاکس‌زنی مطابق فرایند.
- غوطه‌وری در حمام روی مذاب.
- خنک‌کاری و کنترل ظاهر، پوشش و ابعاد.
- بسته‌بندی و آماده‌سازی برای حمل.
در استعلام از تولیدکننده سینی کابل گالوانیزه گرم، مشخص کنید چه مدارکی برای اثبات انطباق محصول ارائه می‌شود. انجام گالوانیزه در واحد داخلی یا مجموعه همکار باید شفاف باشد؛ معیار خرید، مشخصات محصول تحویلی و امکان کنترل آن است.
برای سفارش از سینی سازه نیز روش پوشش، ابعاد و شرایط پذیرش را در پیش‌فاکتور ثبت کنید.
هنگام تحویل و نگهداری چه مواردی را بررسی کنیم؟
در زمان تحویل، ابعاد، تعداد شاخه‌ها و متعلقات را با سفارش تطبیق دهید. وضعیت پوشش، تابیدگی و لبه‌هایی که ممکن است به کابل آسیب برسانند نیز باید کنترل شوند.
شاخه‌ها را به‌گونه‌ای انبار کنید که آب میان سطوح محبوس نشود و گردش هوا برقرار باشد. چیدن قطعات مرطوب به‌صورت فشرده می‌تواند باعث تشکیل لکه‌های سفید ناشی از خوردگی روی شود.
اگر بعد از گالوانیزه، برش یا سوراخ‌کاری تازه‌ای انجام می‌شود، وضعیت ناحیه آسیب‌دیده و نیاز به ترمیم باید مطابق مشخصات پروژه بررسی شود.
اشتباهات رایج در خرید سینی کابل گرم
- مقایسه قیمت‌ها بدون یکسان‌کردن ابعاد، ضخامت و مشخصات پوشش.
- نامشخص‌بودن قیمت هر متر در برابر قیمت هر شاخه.
- انتخاب ضخامت بدون جدول بار مجاز و فاصله ساپورت.
- تشخیص کیفیت گالوانیزه فقط از روی براق‌بودن سطح.
- انتخاب استیل بدون تعیین گرید و شرایط محیط.
- فراموش‌کردن متعلقات و هزینه حمل در برآورد.
- قبول عنوان «آبکاری گرم» بدون تعیین روش و معیار پذیرش.
- استفاده از جدول قیمت قدیمی بدون دریافت تأیید فروش.
سوالات متداول
سینی کابل گرم همان سینی آبکاری گرم است؟
در کاربرد رایج بازار ممکن است هر دو نام برای یک محصول استفاده شوند. برای اطمینان، عبارت «گالوانیزه گرم به روش غوطه‌وری پس از ساخت» را در سفارش ثبت کنید.
حداقل ضخامت ورق برای گالوانیزه گرم چقدر است؟
یک حداقل عمومی برای تمام طرح‌ها وجود ندارد. ضخامت باید با ابعاد، خطر تغییر شکل حین فرایند، ظرفیت باربری و قابلیت تولید سازنده تطبیق داده شود.
سینی پانچ‌دار بهتر است یا ساده؟
پانچ می‌تواند تهویه، تخلیه آب و نصب بست را تسهیل کند. انتخاب نهایی به محیط، نحوه نصب کابل و مشخصات مکانیکی محصول بستگی دارد.
آیا سینی گالوانیزه گرم برای همیشه ضدزنگ است؟
خیر. دوام حفاظت به ضخامت پوشش و شرایط محیط وابسته است. تماس با عوامل خورنده، رطوبت و آسیب‌های پوشش بر عملکرد آن اثر می‌گذارند.
از تولیدکننده چه مدارکی بخواهیم؟
مشخصات ابعادی، استاندارد پوشش، گزارش اندازه‌گیری در صورت توافق و اطلاعات بار مجاز محصول را درخواست کنید. مدارک الزامی پروژه باید پیش از سفارش مشخص شوند.
قیمت اعلام‌شده شامل درپوش و متعلقات است؟
این موضوع باید در پیش‌فاکتور مشخص شود. قیمت شاخه مستقیم را بدون تأیید فروشنده، شامل درپوش، اتصالات، ساپورت یا حمل در نظر نگیرید.
استعلام و خرید سینی کابل گرم از کارخانه
برای استعلام از سینی سازه، عرض، ضخامت، ارتفاع لبه، متراژ، شرایط محیط و فهرست متعلقات را ارسال کنید. اگر ابعاد نهایی مشخص نیست، اطلاعات کابل‌ها و فاصله تکیه‌گاه‌ها را نیز در اختیار بخش فنی قرار دهید.
پیش از تأیید سفارش، قیمت واحد، مشخصات پوشش، زمان تحویل و اقلام همراه را در پیش‌فاکتور بررسی کنید. این اطلاعات امکان مقایسه پیشنهادها و کنترل محصول هنگام تحویل را فراهم می‌کنند.
