نصب سینی کابل با بررسی نقشه و بار کابلها آغاز میشود و پس از اجرای ساپورتها، اتصال قطعات، همبندی و کابلگذاری به پایان میرسد. کیفیت اجرا زمانی مشخص میشود که مسیر زیر بار قرار بگیرد: اتصالات باید پایدار بمانند، لبهها به روکش کابل آسیب نزنند و دسترسی برای تعمیر یا اضافهکردن کابل حفظ شود. فاصله تکیهگاهها، عرض سینی و روش مهار نیز باید بر اساس مشخصات محصول و شرایط پروژه تعیین شوند.
این آموزش، ترتیب اجرای سینیهای فلزی را توضیح میدهد. انتخاب انکر، محاسبه بار و تأیید حفاظت الکتریکی باید توسط افراد صلاحیتدار و مطابق نقشه مصوب پروژه انجام شود.
پیش از نصب سینی کابل چه اطلاعاتی لازم است؟
پیش از سفارش سینی کابل، فهرست کابلها و نقشه هماهنگشده تأسیسات را آماده کنید. مشخصبودن تعداد کابلها کافی نیست؛ قطر خارجی، وزن واحد طول، نوع مدار و محدودیت خمشدن هر کابل نیز در طراحی مسیر اثر دارند.
اطلاعات اولیه باید به این پرسشها پاسخ بدهد:
- مسیر از کجا شروع میشود و به کدام تابلو یا تجهیزات میرسد؟
- چه کابلهایی اکنون و در توسعه آینده از آن عبور میکنند؟
- تکیهگاهها به بتن، سازه فلزی یا دیوار متصل میشوند؟
- محیط خشک، مرطوب، روباز یا در معرض مواد خورنده است؟
- در کدام نقاط تغییر جهت، انشعاب یا عبور از دیوار وجود دارد؟
- برای نصب، بازرسی و تعویض کابل چه فضایی در دسترس است؟
خروجی این بررسی، نقشهای است که مسیر، ارتفاع، مشخصات سینی و محل ساپورتها را نشان میدهد؛ خرید قطعات باید بر پایه همین نقشه انجام شود.
انتخاب جنس و عرض سینی پیش از اجرا
جنس و پوشش را با محیط نصب تطبیق دهید
انتخاب جنس فقط به نام محصول محدود نمیشود. در سفارش سینی کابل گالوانیزه سرد، روش دقیق پوششدهی و ضخامت پوشش را مشخص کنید؛ عنوان تجاری «سرد» بهتنهایی برای تشخیص فرایند تولید کافی نیست.
برای سینی کابل گالوانیزه گرم نیز روشن کنید که گالوانیزهکاری پس از ساخت انجام شده یا محصول از ورق پیشگالوانیزه ساخته شده است. هنگام بررسی سینی کابل استیل، گرید فولاد و سازگاری پیچها و متعلقات با محیط اهمیت دارد.
شرکت ABB در راهنمای فنی خود، پیشگالوانیزه، گالوانیزه گرم پس از ساخت و پوشش الکترولیتی را جدا بررسی میکند. بنابراین مشخصات پوشش باید در مدارک خرید درج شود. راهنمای فنی سینی کابل ABB
عرض سینی را از روی چیدمان کابلها انتخاب کنید
عرض مناسب از روی تعداد، قطر و آرایش مجاز کابلها به دست میآید. برای انتخاب اولیه، کابلها را در یک مقطع فرضی بچینید و فضای جداسازی و توسعه را طبق طراحی پروژه لحاظ کنید.
جدول زیر، نکات مقایسه اندازهها را نشان میدهد؛ این دستهبندی، ظرفیت قطعی یا کاربرد انحصاری هر عرض نیست.
| اندازه مورد بررسی | نکته مهم در انتخاب |
|---|---|
| سینی کابل عرض 10 سانت | کنترل فضای واقعی برای کابلها، بهخصوص در ورودی و خروجی انشعاب |
| سینی کابل عرض 20 سانت | بررسی چیدمان کابلها بدون اتکا به تعداد آنها بهتنهایی |
| سینی کابل عرض 30 سانت | مقایسه عرض مفید با فضای لازم برای جداسازی و توسعه |
| سینی کابل عرض 40 سانت | کنترل عرض براکت و فضای نصب در کنار سایر تأسیسات |
| سینی کابل عرض 50 سانت | بررسی وزن مجموع کابلها و ظرفیت مجموعه سینی و ساپورت |
| سینی کابل عرض 60 سانت | مقایسه اجرای یک مسیر عریض با چند مسیر مستقل، بر اساس طراحی |
عرض بیشتر الزاماً به معنی تحمل بار بیشتر نیست. ضخامت، ارتفاع لبه، شکل مقطع و فاصله تکیهگاهها نیز باید بررسی شوند.
ابزار و متعلقات موردنیاز نصب
تجهیزات را بر اساس نوع سینی و روش اتصال انتخاب کنید. فهرست معمول اجرای سینی فلزی شامل موارد زیر است:
- متر، تراز و ابزار علامتگذاری؛
- دریل و ابزار نصب انکر متناسب با بستر؛
- ابزار برش و پلیسهگیری مناسب جنس سینی؛
- آچار و ابزار کنترل گشتاور، در اتصالاتی که مقدار مشخص دارند؛
- ساپورت، براکت، راد رزوهدار و قطعات اتصال مصوب؛
- رابط مستقیم، زانویی، سهراهی، تبدیل و درپوش موردنیاز؛
- تجهیزات همبندی، مهار کابل و محافظ لبه؛
- وسیله دسترسی ایمن برای کار در ارتفاع.
پیش از سوراخکاری، محل تأسیسات پنهان و محدودیتهای سازه بررسی شود. کار مجاور مدارهای موجود نیز به ایمنسازی الکتریکی و تأیید بیبرقی در محدوده لازم نیاز دارد.

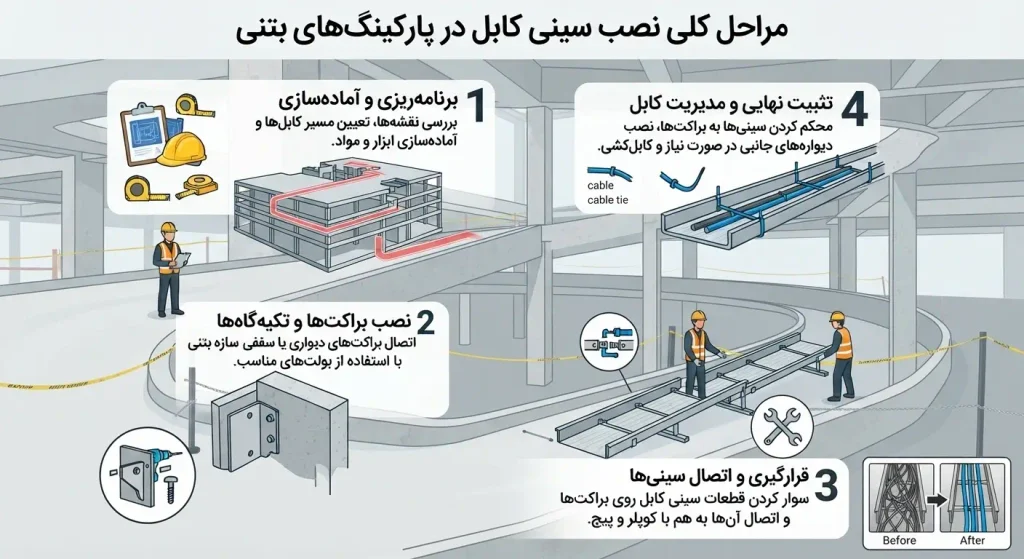

مراحل نصب سینی کابل
مرحله 1: پیادهکردن مسیر و ارتفاع نصب
مسیر مصوب را روی محل اجرا علامت بزنید و نقاط شروع، پایان، انشعاب و تغییر تراز را مشخص کنید. سپس آن را با وضعیت واقعی کانالها، لولهها، تجهیزات و بازشوها تطبیق دهید.
تنها قابلعبوربودن مسیر کافی نیست؛ باید فضای لازم برای قراردادن کابل، بازکردن درپوش و دسترسی به اتصالات باقی بماند. هر مغایرت با نقشه، پیش از نصب ساپورتها تعیین تکلیف شود.
مرحله 2: تعیین محل و فاصله ساپورتها
فاصله ساپورتها را از جدول باربری همان محصول و بار طراحی استخراج کنید. تعیین یک فاصله ثابت برای همه عرضها و ضخامتها، مبنای قابل اتکایی ندارد.
برای کنترل اولیه، وزن کابلها در هر متر مسیر را از جمع وزن واحد طول آنها به دست آورید. سپس وزن سینی، متعلقات و سایر بارهای منظورشده در طراحی بررسی شود. ظرفیت انکر و براکت نیز باید جداگانه پاسخگوی نیروهای وارد بر آنها باشد.
در زانوییها، سهراهیها و تغییر ارتفاع، آرایش ساپورت را مطابق جزئیات همان سیستم اجرا کنید؛ فاصله مسیر مستقیم را خودکار به این نقاط تعمیم ندهید.
مرحله 3: نصب و تنظیم تکیهگاهها
ساپورتها را به بستر تأییدشده متصل کنید. نوع انکر، عمق کاشت و شرایط نصب باید با جنس بستر و دستورالعمل سازنده انکر سازگار باشد.
پس از نصب، ارتفاع و همراستایی تکیهگاهها را کنترل کنید. سینی نباید برای نشستن روی ساپورتهای ناهماهنگ تحت فشار یا پیچش قرار بگیرد. اتصال به سقف کاذب یا آویختن از تجهیزات سایر تأسیسات نیز بدون طراحی و تأیید مجاز نیست.
مرحله 4: قراردادن و اتصال شاخههای مستقیم
شاخهها را روی ساپورتها قرار دهید و با رابطهای سازگار به یکدیگر متصل کنید. جای اتصال نسبت به تکیهگاه و نحوه بستن پیچها باید مطابق راهنمای محصول باشد.
در محل برش، پلیسهها و لبههای تیز را حذف کنید و پوشش آسیبدیده را طبق روش تأییدشده ترمیم کنید. داخل مسیر نباید دارای برجستگی تیزی باشد که هنگام کابلگذاری روکش را خراش دهد.
در مسیرهایی که طراحی، اتصال انبساطی پیشبینی کرده است، امکان حرکت آن را با بستگذاری نادرست از بین نبرید.
مرحله 5: اجرای زانویی، انشعاب و تغییر عرض
اتصالات تغییر مسیر را با توجه به شعاع خمش مجاز کابل انتخاب کنید. کابل نباید برای عبور از زانویی، بیشتر از حد مجاز خم شود.
تغییر عرض نیز باید با قطعه مناسب اجرا شود تا کابلها در محل تبدیل تحت فشار قرار نگیرند. پس از نصب هر انشعاب، فضای عبور کابل و محل ساپورت آن را پیش از ادامه مسیر کنترل کنید.
مرحله 6: اجرای همبندی و اتصال حفاظتی
پیوستگی الکتریکی مسیر فلزی را مطابق طرح حفاظت کنترل کنید. اتصال مکانیکی بهتنهایی اثباتکننده پیوستگی الکتریکی نیست؛ در مقابل، همه رابطهای تأییدشده نیز الزاماً به جامپر جداگانه نیاز ندارند.
در درزهای انبساطی و نقاط ناپیوستگی، روش همبندی باید مشخص باشد. سطح مقطع هادی و شیوه اتصال را طراح برق تعیین میکند. همبندی، مسیر عبور جریان خطا را فراهم میکند؛ جایگزین عایق سالم و تجهیزات حفاظتی نیست.
مرحله 7: کابلگذاری و مهار
پیش از ورود کابلها، داخل سینی را از براده و باقیمانده مصالح پاک کنید. کابلگذاری را با رعایت محدودیت کشش و خمش سازنده کابل انجام دهید و از کشیدن روکش روی لبهها جلوگیری کنید.
آرایش کابلهای قدرت، کنترل و شبکه باید مطابق طرح جداسازی باشد. بستها نیز نباید روکش را له کنند. در مسیرهای عمودی، مهار کابل باید برای تحمل وزن آن طراحی شده باشد؛ بست مرتبسازی معمولی را جایگزین مهار باربر نکنید.
راهنمای مؤسسه سینی کابل (Cable Tray Institute) نیز انتخاب ابعاد، بارگذاری و مهار را وابسته به مشخصات کابل و شرایط نصب میداند. راهنماها و پرسشهای فنی CTI
مرحله 8: بازرسی و ثبت وضعیت اجراشده
مسیر تکمیلشده را با نقشه تطبیق دهید و اتصالات، ساپورتها، نقاط برش و کابلهای مهارشده را بررسی کنید. کنترلهای الکتریکی باید توسط فرد صلاحیتدار انجام و ثبت شوند.
تغییرات مسیر، کد کابلها و محل انشعابها را در نقشه چونساخت وارد کنید. عکسبرداری از بخشهایی که بعداً دسترسی دشواری دارند، به بازرسی و تعمیرات آینده کمک میکند.

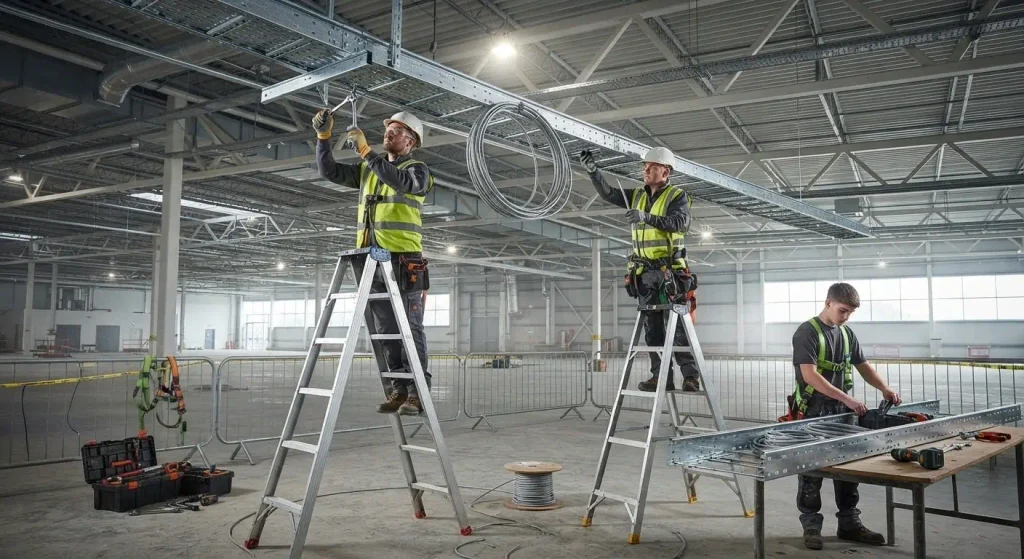

نحوه نصب سینی کابل زیر سقف، روی دیوار و کف
نحوه نصب سینی کابل در این موقعیتها از نظر اتصال به سازه متفاوت است. روش انتخابی باید هم ظرفیت باربری داشته باشد و هم دسترسی به کابلها را حفظ کند.
| محل اجرا | روش متداول نگهداری | کنترل مهم |
|---|---|---|
| زیر سقف | آویز و تراورس یا سیستم سقفی طراحیشده | ظرفیت اتصال به سقف، طول آویز و مهاربندی لازم |
| روی دیوار | براکت یا کنسول دیواری | جنس دیوار، ظرفیت انکر و بار وارد بر کنسول |
| روی کف یا زیر کف کاذب | پایههای طراحیشده | حفاظت در برابر ضربه، آب و تداخل با مسیر تردد |
در نصب سقفی چندطبقه، بار تمام طبقات باید در محاسبه مجموعه آویز لحاظ شود. در اجرای دیواری نیز ظاهر محکم دیوار، جای بررسی بستر و اتصال را نمیگیرد.
اشتباهات رایج در نصب سینی کابل
بخش مهمی از دوبارهکاریها زمانی رخ میدهد که تصمیمهای طراحی در کارگاه و بدون اطلاعات کافی گرفته میشوند. این موارد را پیش از اجرا کنترل کنید:
- خرید سینی فقط بر اساس عرض، بدون دریافت مشخصات باربری؛
- تعیین فاصله ساپورت از روی عادت اجرایی پروژه قبلی؛
- استفاده از پیچ، رابط یا براکت نامتناسب با سیستم؛
- باقیگذاشتن لبه برشخورده در تماس با کابل؛
- اضافهکردن کابل بدون بازبینی ظرفیت مسیر؛
- بستن درز انبساطی به شکلی که حرکت آن متوقف شود؛
- عبور از دیوار یا سقف مقاوم حریق بدون اجرای جزئیات درزبندی مصوب؛
- استفاده از سینی بهعنوان محل ایستادن یا نگهداری ابزار.
چکلیست تحویل نصب سینی کابل
این راهنمای نصب سینی کابل زمانی به اجرای قابل بررسی منتهی میشود که نتیجه کار مستند باشد. هنگام تحویل، موارد زیر را کنترل کنید:
- مسیر، ارتفاع و مشخصات قطعات با نقشه مصوب تطبیق دارد.
- اتصالات و ساپورتها مطابق جزئیات تأییدشده اجرا شدهاند.
- لبه تیز، براده و آسیب ترمیمنشده باقی نمانده است.
- همبندی و حفاظت الکتریکی بررسی شدهاند.
- چیدمان، شعاع خمش و مهار کابلها تأیید شدهاند.
- جزئیات عبور از موانع حریق تکمیل شده است.
- نقشه چونساخت و نتایج بازرسی تحویل داده شدهاند.
سؤالات متداول
فاصله استاندارد ساپورت سینی کابل چقدر است؟
فاصله واحدی برای همه محصولات وجود ندارد؛ مقدار مجاز از جدول باربری سازنده و طراحی پروژه تعیین میشود.
چند درصد سینی کابل را میتوان پر کرد؟
درصد ثابتی برای همه کابلها معتبر نیست؛ نوع کابل، آرایش، الزامات حرارتی و ضوابط پروژه تعیینکنندهاند.
آیا تمام اتصالها به جامپر همبندی نیاز دارند؟
خیر؛ نیاز به جامپر به نوع رابط، تأیید پیوستگی الکتریکی و وجود ناپیوستگی یا اتصال انبساطی بستگی دارد.
آیا میتوان کابل برق و شبکه را در یک سینی نصب کرد؟
فقط در صورت مجازبودن طبق طراحی و رعایت الزامات جداسازی؛ وجود جداکننده بهتنهایی برای همه شرایط کافی نیست.
آیا سینی کابل به درپوش نیاز دارد؟
نیاز به درپوش بر اساس خطر آسیب، آلودگی و شرایط محیط تعیین میشود و اثر آن بر دفع حرارت نیز باید بررسی شود.
