سینی کابل سازهای برای نگهداری و هدایت کابلها در یک مسیر مشخص است. این سازه از بخشهای مستقیم، اتصالات و تکیهگاهها تشکیل میشود و به کابلکشی نظم میدهد. شکل رایج آن، مقطعی شبیه حرف U با کف و دیوارههای جانبی است که کابلها روی آن قرار میگیرند.
برای درک سادهتر، مسیر کابلهای نصبشده زیر سقف یک پارکینگ یا داخل سالن صنعتی را تصور کنید. کابلها برای عبور از این مسیر به بستری نیاز دارند که وزنشان را تحمل کند و امکان دسترسی به آنها را فراهم سازد. سینی کابل چنین نقشی دارد و بخشی از زیرساخت نگهداری کابلها محسوب میشود.
سینی کابل برق چیست و چه وظیفهای دارد؟
سینی کابل برق همان سیستم نگهدارندهای است که برای مسیر عبور کابلهای برق به کار میرود. وظیفه اصلی آن، پشتیبانی مکانیکی و مشخصکردن مسیر کابلکشی است؛ جریان مصرفی تجهیزات از هادیهای داخل کابل عبور میکند.
نقشهای اصلی این سیستم عبارتاند از:
- تحمل وزن کابلها: کابلها در طول مسیر روی یک بستر مشخص قرار میگیرند.
- ساماندهی مسیرها: مسیر عبور کابلها قابلشناسایی و پیگیری میشود.
- دسترسی برای بازدید: بررسی وضعیت کابل و انجام تغییرات، با توجه به محل نصب، آسانتر میشود.
- امکان توسعه مسیر: در صورت وجود ظرفیت پیشبینیشده، میتوان کابلکشی را گسترش داد.
میزان حفاظت مکانیکی سینی به ساختار، درپوش و شرایط نصب آن بستگی دارد. یک سینی باز، کابلها را بهطور کامل از آب، گردوغبار یا ضربههای بیرونی جدا نمیکند.
سینی کابل در چه مکانهایی استفاده میشود؟
این سیستم در ساختمانها و مجموعههایی کاربرد دارد که چندین کابل باید در مسیرهای مشترک یا موازی حرکت کنند. کارخانهها، مراکز تجاری، بیمارستانها، پارکینگها، اتاقهای تأسیسات و مراکز داده از نمونههای استفاده از آن هستند.
کاربرد سینی نیز فقط به کابل برق محدود نمیشود. بسته به طراحی پروژه، کابلهای کنترل، ابزار دقیق و ارتباطات میتوانند روی سیستمهای نگهدارنده مناسب قرار بگیرند. شرکت Eaton در راهنمای آموزشی سینی کابل به کاربرد این تجهیزات در کابلکشی برق، کنترل، ارتباطات و داده اشاره میکند و سازگاری طراحی با محیط را ضروری میداند.
برای مثال، در یک سالن تولید، مسیر کابلهای تغذیه دستگاهها با مسیر کابلهای کنترلی ارتباط دارد؛ اما این موضوع به معنی مجازبودن چیدمان همه آنها کنار یکدیگر نیست. نحوه جداسازی مسیرها باید متناسب با مشخصات مدارها و الزامات پروژه تعیین شود.

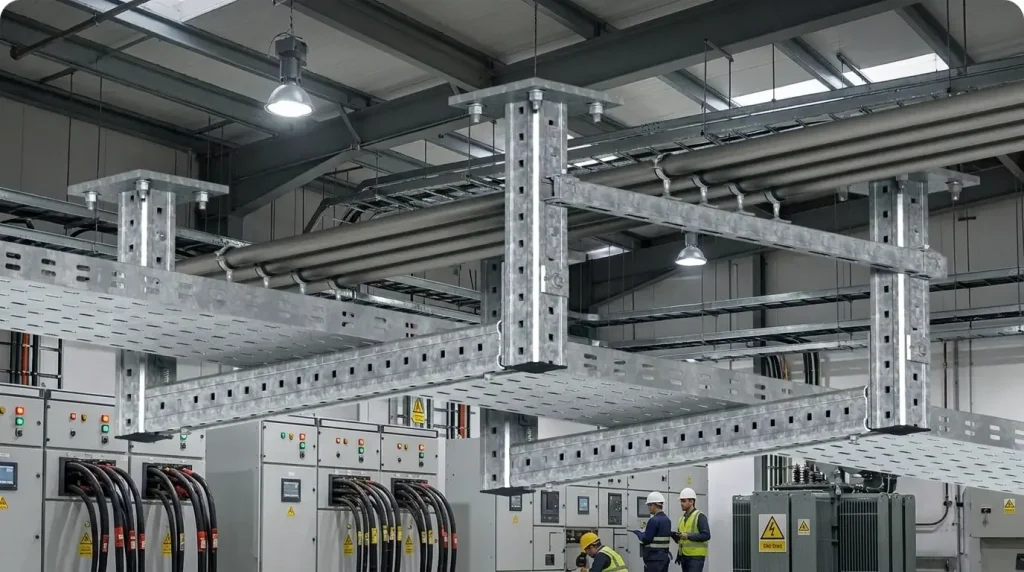

انواع سینی کابل از نظر ساختار
شکل کف و بدنه سینی بر نحوه تکیهکردن کابلها، دسترسی و گردش هوا اثر میگذارد. شناخت ساختارها کمک میکند تفاوت اصطلاحاتی مانند سینی پانچشده، کفصاف و سبدی روشن شود.
سینی کابل پانچشده
در کف یا دیواره این مدل، سوراخهایی با آرایش مشخص ایجاد میشود. این سوراخها میتوانند به گردش هوا و اتصال بستها کمک کنند. شکل و تراکم پانچ در همه مدلها یکسان نیست.
وجود سوراخ بهتنهایی مانع گرمشدن کابل نمیشود؛ تعداد کابلها، نحوه چیدمان، جریان عبوری و شرایط محیط نیز بر دمای آنها اثر دارند.
سینی کابل کفصاف
کف این نوع سینی پیوسته و بدون پانچ است و سطح اتکای ممتدی برای کابلها فراهم میکند. در مقابل، عبور هوا از کف آن محدودتر است. اضافهشدن درپوش نیز بهتنهایی به معنی آببندشدن کامل مجموعه نیست.
سینی کابل سبدی
این مدل از شبکه مفتولهای فلزی ساخته میشود و ظاهر آن شبیه سبد است. ساختار باز آن مشاهده کابلها را آسان میکند. در مراکز داده و مسیرهای کابلکشی ارتباطی میتوان نمونههایی از این سیستم را دید، هرچند کاربرد دقیق آن به مشخصات فنی مجموعه بستگی دارد.
در منابع انگلیسی، اصطلاح Cable Tray گاهی خانواده گستردهتری از سیستمهای نگهدارنده را شامل میشود؛ به همین دلیل ممکن است نردبان کابل نیز یکی از انواع آن معرفی شود.
سینی کابل از چه موادی ساخته میشود؟
برای شناخت جنس سینی، باید میان «فلز پایه» و «پوشش محافظ» تفاوت گذاشت. فولاد، استنلساستیل و آلومینیوم از مواد سازنده این تجهیزات هستند؛ گالوانیزهکردن، روشی برای ایجاد پوشش روی بر سطح فولاد است.

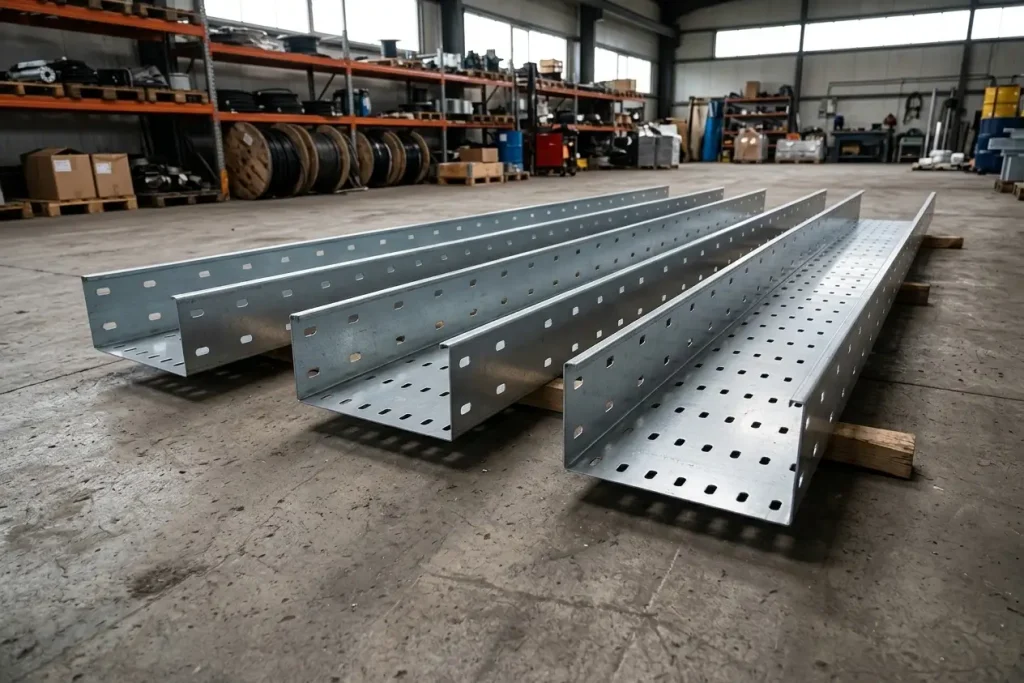

سینی کابل گالوانیزه گرم
در کاربرد رایج این اصطلاح، سینی کابل گالوانیزه گرم به سینی فولادی گفته میشود که پس از ساخت، در حمام روی مذاب پوشش داده شده است. انجام پوششدهی پس از برش و پانچ باعث میشود سطوح ایجادشده در این مراحل نیز در فرایند گالوانیزه قرار بگیرند.
پوشش روی به محافظت از فولاد در برابر خوردگی کمک میکند، اما عبارت «کاملاً ضدزنگ در هر محیط» توصیف دقیقی نیست. طبق توضیح انجمن گالوانیزهکنندگان آمریکا درباره عملکرد پوشش در هوا، عواملی مانند رطوبت، دما، شوری هوا و آلودگی بر رفتار خوردگی پوشش اثر دارند.
سینی کابل گالوانیزه سرد
عنوان سینی کابل گالوانیزه سرد در بازار ایران گاهی برای سینی ساختهشده از ورق ازپیشگالوانیزهشده استفاده میشود؛ یعنی ورق پیش از تبدیلشدن به سینی، پوشش داشته است.
این نامگذاری همیشه روش فنی پوششدهی را دقیق نشان نمیدهد. ورق پیشگالوانیزه میتواند در خط گالوانیزه گرم پیوسته تولید شده باشد؛ بنابراین نباید اصطلاح «سرد» را در همه موارد معادل آبکاری الکتریکی دانست. تفاوت قابلتوجه، زمان و روش پوششدهی نسبت به عملیات ساخت است.
سینی کابل استیل
سینی کابل استیل از فولاد زنگنزن ساخته میشود. مقاومت خوردگی این ماده به ترکیب آلیاژ و شرایط محیط وابسته است و نباید آن را برای تمام مواد شیمیایی و محیطها یکسان فرض کرد.
استیل با فولاد گالوانیزه تفاوت دارد: در فولاد گالوانیزه، لایه روی به محافظت از فلز پایه کمک میکند؛ در استنلساستیل، ترکیب خود آلیاژ در ایجاد مقاومت خوردگی نقش دارد.
سینی کابل آلومینیومی و غیرفلزی
سینیهای آلومینیومی و انواع غیرفلزی، مانند نمونههای کامپوزیتی تقویتشده با الیاف شیشه، نیز وجود دارند. ویژگیهایی مانند وزن، رفتار در محیط خورنده و محدودیتهای دمایی آنها با مدلهای فولادی متفاوت است. از نام جنس بهتنهایی نمیتوان ظرفیت باربری کل سیستم را نتیجه گرفت.
عرض، ارتفاع و ضخامت سینی کابل چه مفهومی دارند؟
ابعاد سینی فقط یک عدد نیست. هر اندازه، بخشی از شکل و عملکرد آن را توضیح میدهد:
- عرض: پهنای بستر قرارگیری کابلها را نشان میدهد.
- ارتفاع دیواره: ارتفاع لبههای جانبی سینی است.
- ضخامت ورق: ضخامت ماده سازنده بدنه را مشخص میکند.
- طول شاخه: طول هر قطعه مستقیم پیش از اتصال به قطعات دیگر است.
برای آشنایی با نامگذاری عرضها، معادل میلیمتری چند اندازه در جدول آمده است:
| نامگذاری بر اساس عرض | معادل عرض به میلیمتر |
|---|---|
| سینی کابل عرض 10 سانت | 100 |
| سینی کابل عرض 20 سانت | 200 |
| سینی کابل عرض 30 سانت | 300 |
| سینی کابل عرض 40 سانت | 400 |
| سینی کابل عرض 50 سانت | 500 |
| سینی کابل عرض 60 سانت | 600 |
این اعداد بیانگر عرض اسمی هستند؛ ابعاد مفید داخلی باید از نقشه فنی مشخص شود. برای مثال، عرض 30 سانت هیچ اطلاعات مستقیمی درباره ضخامت ورق یا ارتفاع دیواره نمیدهد.
همچنین نمیتوان برای هر عرض، تعداد ثابتی کابل تعیین کرد. قطر و وزن کابلها، فاصلهگذاری و محدودیتهای حرارتی بر ظرفیت مسیر اثر دارند. عرض بیشتر، فضای بیشتری فراهم میکند؛ اما الزاماً به معنی تحمل وزن بیشتر نیست.
اجزای یک سیستم سینی کابل چیست؟
مسیر کابلکشی معمولاً از چند قطعه مستقیم فراتر میرود. تغییر جهت، اختلاف ارتفاع و انشعابها به قطعات تکمیلی نیاز دارند.
رابط برای اتصال شاخههای مجاور استفاده میشود. زانویی افقی جهت مسیر را در یک تراز تغییر میدهد و زانویی عمودی برای تغییر تراز کاربرد دارد. سهراهی و چهارراهی محل انشعاب مسیر را شکل میدهند و تبدیل، اتصال بخشهایی با عرض متفاوت را ممکن میکند.
ساپورت یا تکیهگاه نیز وزن مجموعه سینی و کابلها را به سازه منتقل میکند. این قطعه میتواند با آرایش دیواری، سقفی یا زمینی اجرا شود. درپوش برای پوشاندن بالای مسیر و جداکننده برای تفکیک بخشهای داخلی سینی به کار میروند.
برای تشخیص این اجزا در یک مسیر واقعی، میتوان از نقطه شروع کابلکشی جلو رفت: قطعات مستقیم مسیر را ادامه میدهند، زانوییها جهت را عوض میکنند و ساپورتها مجموعه را نگه میدارند.
تفاوت سینی کابل با نردبان کابل و لوله برق
این تجهیزات همگی با مسیر کابلکشی ارتباط دارند، اما ساختار و نحوه دسترسی به کابل در آنها متفاوت است.
| تجهیز | ساختار اصلی | نحوه قرارگیری و دسترسی به کابل |
|---|---|---|
| سینی کابل ورقی | کف پیوسته یا پانچشده با دیواره جانبی | کابل روی کف قرار میگیرد؛ دسترسی معمولاً از بالا است |
| نردبان کابل | 2 ریل طولی متصل به پلههای عرضی | کابل روی پلهها تکیه میکند؛ فاصله میان پلهها باز است |
| لوله برق | مسیر بسته با مقطع لولهای | کابل یا سیم مجاز از داخل مسیر عبور داده میشود |
| ترانکینگ | بدنه کانالی با درپوش، گاهی دارای بخشبندی | با بازکردن درپوش، دسترسی به فضای داخلی فراهم میشود |
تفاوت ظاهری مهم سینی ورقی و نردبان کابل در کف آنهاست: سینی سطح اتکای ورقی دارد، درحالیکه نردبان از پلههای جدا از هم تشکیل شده است. بااینحال، ظرفیت باربری هرکدام به طراحی و فاصله تکیهگاهها وابسته است.
لوله برق نیز صرفاً نسخه کوچکتر سینی نیست. ساختار بسته آن و ضوابط عبور سیم و کابل با یک مسیر باز تفاوت دارد؛ در نتیجه این تجهیزات در همه موقعیتها جایگزین مستقیم یکدیگر نیستند.
محدودیتهای سینی کابل که باید شناخت
شناخت سینی کابل بدون توجه به محدودیتهایش کامل نمیشود. وجود یک مسیر فلزی منظم، بهتنهایی ایمنی تمام کابلکشی را تضمین نمیکند.
سینی باز مانع کامل نفوذ آب و گردوغبار نیست و پوشش گالوانیزه نیز مقاومت نامحدود در برابر خوردگی ایجاد نمیکند. همچنین فلزیبودن بدنه به معنی حفظ عملکرد مدار در آتشسوزی نیست؛ چنین عملکردی به ارزیابی مجموعه کابل، نگهدارندهها و شرایط آزمون نیاز دارد.
در بهرهبرداری، وضعیت اتصالات، خوردگی، تغییر شکل بدنه و لبههای آسیبدیده اهمیت دارند. افزودن کابل جدید نیز ممکن است بار و شرایط حرارتی مسیر را تغییر دهد. سینی برای نگهداری کابل طراحی میشود و نباید بهعنوان مسیر راهرفتن یا تکیهگاه افراد استفاده شود.
پرسشهای متداول درباره سینی کابل
آیا سینی کابل فقط برای کابل برق است؟
خیر. سیستمهای مناسب میتوانند برای کابلهای کنترل، ابزار دقیق و ارتباطات نیز استفاده شوند. الزامات جداسازی و مشخصات کابلها باید در طراحی رعایت شود.
آیا هر سیمی را میتوان داخل سینی کابل قرار داد؟
خیر. مجازبودن سیم یا کابل برای نصب روی سینی به نوع آن، شرایط محیطی و مقررات مربوط بستگی دارد. وجود فضای خالی، بهتنهایی مجوز عبور هر نوع سیم نیست.
آیا سینی کابل به اتصال زمین نیاز دارد؟
در سیستمهای فلزی، الزامات همبندی و اتصال زمین باید در طراحی بررسی و اجرا شود. صرف تماس مکانیکی قطعات، دلیل کافی برای اطمینان از پیوستگی الکتریکی مناسب نیست.
آیا درپوش سینی کابل همیشه لازم است؟
لزوم درپوش به محل نصب و نوع حفاظت موردنیاز بستگی دارد. درپوش میتواند تماس مستقیم برخی اجسام با کابلها را محدود کند، اما اثر آن بر تهویه و دسترسی نیز باید در نظر گرفته شود.
آیا استفاده از سینی کابل در همه ساختمانها ضروری است؟
خیر. روش کابلکشی به نوع ساختمان، حجم کابلها و ضوابط پروژه بستگی دارد. در بعضی مسیرها از لوله برق یا سایر سیستمهای مجاز استفاده میشود؛ سینی کابل یکی از روشهای ساماندهی و پشتیبانی کابلهاست.
