مزایای سینی کابل زمانی مشخص می‌شود که مسیر کابل‌کشی به بازرسی، تعمیر یا توسعه نیاز پیدا کند. دسترسی به کابل‌ها، امکان ایجاد انشعاب و پشتیبانی منظم از مسیر، می‌تواند اجرای تغییرات را ساده‌تر کند و هزینه بعضی عملیات آینده را کاهش دهد.
این مزایا به انتخاب و نصب صحیح وابسته‌اند. عرض نامناسب، زیرسازی ضعیف یا پوشش ناسازگار با محیط، عملکرد سیستم را محدود می‌کند. برای تصمیم‌گیری، باید بدانیم هر مزیت چه مشکلی را برطرف می‌کند و در چه شرایطی قابل دستیابی است.

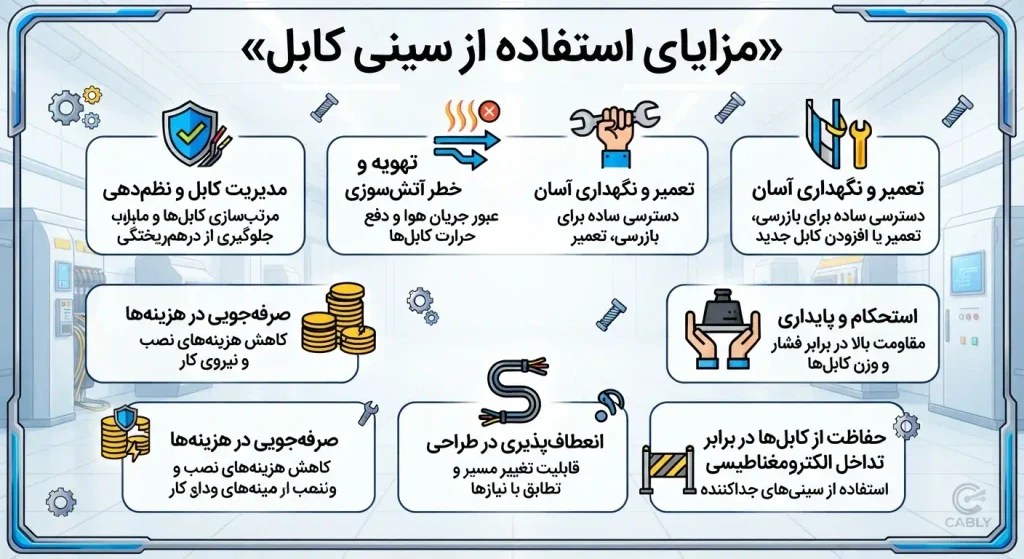

سینی کابل چه مزایایی دارد؟
سینی کابل همراه با ساپورت، رابط و اتصالات تغییر مسیر، یک سیستم پشتیبان برای کابل‌کشی ایجاد می‌کند. مهم‌ترین مزایای استفاده از آن عبارت‌اند از:
- نظم‌دهی و قابل‌ردیابی‌کردن مسیر کابل‌ها؛
- دسترسی مناسب برای بازرسی و تعمیر؛
- امکان توسعه مسیر با بررسی ظرفیت موجود؛
- تسهیل نصب در مسیرهای دارای تعداد زیاد کابل؛
- پشتیبانی مکانیکی و مهار کابل‌ها؛
- فراهم‌کردن امکان گردش هوا در مدل‌های باز؛
- انتخاب جنس و پوشش متناسب با محیط.
برای ارزیابی اقتصادی، هزینه خرید شاخه‌های سینی را به‌تنهایی مقایسه نکنید. هزینه زیرسازی، اتصالات، نصب و دسترسی در دوره بهره‌برداری نیز بخشی از تصمیم است.
مهم‌ترین مزایای استفاده از سینی کابل

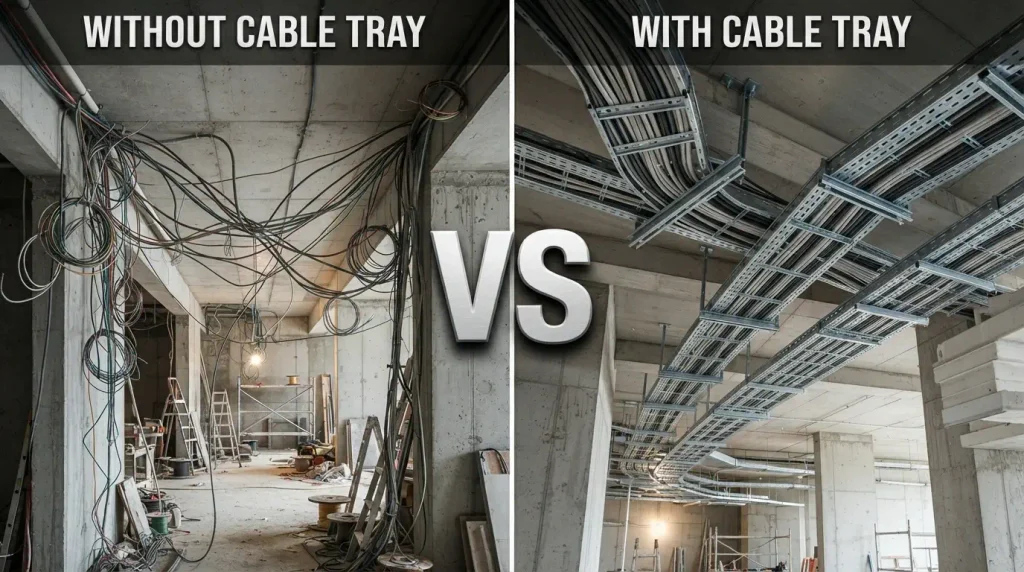

1. نظم‌دهی کابل‌ها و شناسایی آسان‌تر مسیر
در مسیرهای پرتراکم، پیدا کردن کابل مربوط به یک دستگاه یا مدار می‌تواند زمان‌بر باشد. سینی امکان تعریف مسیر مشخص، گروه‌بندی و نصب نشانه‌های شناسایی را فراهم می‌کند.
این مزیت زمانی کاربردی است که کابل‌ها برچسب‌گذاری شده باشند و نقشه مسیر با اجرای واقعی مطابقت داشته باشد. صرف قرارگرفتن تعداد زیادی کابل داخل یک سینی، به معنای مدیریت صحیح آن‌ها نیست.
برای مثال، در یک سالن تولید، مشخص‌بودن مسیر تغذیه هر بخش کمک می‌کند تیم نگهداری محدوده بررسی را سریع‌تر پیدا کند و کابل‌های نامرتبط کمتر دست‌کاری شوند.
2. دسترسی بهتر برای بازرسی و عیب‌یابی
در مسیر قابل دسترس، بررسی ظاهری کابل، بست، رابط و ساپورت ساده‌تر است. تغییر شکل، آسیب روکش یا شل‌شدن بعضی اتصالات را می‌توان در بازدیدهای دوره‌ای بررسی کرد.
این دسترسی به‌ویژه در فضاهایی ارزشمند است که توقف طولانی تجهیزات هزینه‌بر باشد. بااین‌حال، محل نصب باید امکان دسترسی ایمن را فراهم کند؛ سینی پشت تجهیزات ثابت یا داخل فضای غیرقابل دسترس، این مزیت را تا حد زیادی از دست می‌دهد.
دسترسی فیزیکی آسان نیز مجوز کار روی مدار برق‌دار نیست و تعمیرات باید با روش ایمن و توسط فرد واجد صلاحیت انجام شود.
3. توسعه کابل‌کشی با استفاده از مسیر موجود
یکی از مزیت های سینی کابل، امکان اضافه‌کردن کابل در مسیر موجود است؛ مشروط بر اینکه ظرفیت مکانیکی، فضای نصب و شرایط حرارتی اجازه دهند.
در پروژه‌ای که احتمال افزایش تجهیزات وجود دارد، می‌توان از ابتدا فضای توسعه و بار اضافه را در طراحی پیش‌بینی کرد. این کار ممکن است نیاز به ساخت یک مسیر مستقل در آینده را کاهش دهد.
وجود فضای خالی به‌تنهایی کافی نیست. وزن کابل جدید، آرایش مدارها، ظرفیت جریان و الزامات جداسازی باید دوباره بررسی شوند. مؤسسه سینی کابل CTI نیز ظرفیت مسیر را به مجموعه این عوامل و اطلاعات سازنده مرتبط می‌داند. راهنمای فنی و پرسش‌های متداول CTI
4. تسهیل نصب در مسیرهای چندکابلی
در بعضی مسیرهای دارای تعداد زیاد کابل، استفاده از یک سیستم پشتیبان مشترک می‌تواند سازمان‌دهی عملیات نصب را ساده‌تر کند. شاخه‌های مستقیم، رابط‌ها و اتصالات آماده، امکان اجرای مرحله‌ای مسیر را فراهم می‌کنند.
میزان صرفه‌جویی به ارتفاع نصب، تعداد تغییر جهت‌ها، نوع ساپورت، دسترسی کارگاه و شرایط کابل‌گذاری بستگی دارد. بنابراین نمی‌توان برای تمام پروژه‌ها ادعا کرد که نصب چند برابر سریع‌تر یا همیشه ارزان‌تر خواهد بود.
مقایسه دقیق باید بر اساس دو طرح اجرایی هم‌ارز انجام شود؛ طرح‌هایی که هر دو الزامات فنی پروژه را تأمین می‌کنند.
5. پشتیبانی مکانیکی از کابل‌ها
سینی و زیرسازی آن، کابل‌ها را در مسیر طراحی‌شده نگه می‌دارند و از رهاشدگی یا آویزان‌ماندن نامناسب جلوگیری می‌کنند. در مسیرهای عمودی یا دارای تغییر جهت، مهار مناسب کابل نیز اهمیت بیشتری پیدا می‌کند.
این پشتیبانی باید با وزن و ویژگی کابل هماهنگ باشد. انتخاب مقطع، فاصله ساپورت و بست‌ها بر اساس حدس می‌تواند باعث خیز زیاد یا آسیب شود.
همچنین، سینی باز حفاظت کامل در برابر ضربه، آب یا مواد خورنده ایجاد نمی‌کند. برای خطرهای مشخص محیطی، باید نوع پوشش، درپوش یا روش حفاظت مناسب جداگانه انتخاب شود.
6. امکان گردش هوا در مدل‌های باز
ساختار مشبک، سبدی و نردبانی امکان عبور هوا در اطراف کابل‌ها را فراهم می‌کند. این ویژگی در بررسی دفع حرارت مسیر اهمیت دارد، به‌ویژه وقتی تعداد کابل‌های حامل جریان زیاد باشد.
بااین‌حال، بازبودن مسیر به معنای جلوگیری قطعی از داغ‌شدن نیست. تجمع کابل، آرایش نامناسب، دمای محیط و افزودن درپوش می‌توانند شرایط حرارتی را تغییر دهند.
مزیت تهویه باید در محاسبات ظرفیت جریان لحاظ شود؛ نمی‌توان صرفاً به دلیل نصب روی سینی، جریان مجاز کابل را افزایش داد.
7. انعطاف در تغییر جهت و ایجاد انشعاب
وجود زانویی افقی و عمودی، سه‌راهی، چهارراهی و تبدیل عرض، امکان هماهنگ‌کردن مسیر با جانمایی تجهیزات را فراهم می‌کند. این تنوع در تأسیسات دارای چند مقصد یا اختلاف ارتفاع مفید است.
انتخاب اتصال باید با شعاع خم کابل و ابعاد مسیر سازگار باشد. اتصال نامناسب ممکن است کابل را در پیچ مسیر تحت فشار قرار دهد یا فضای لازم برای نصب را محدود کند.
پیش‌بینی اتصالات در مرحله طراحی، برآورد خرید را هم دقیق‌تر می‌کند و احتمال توقف اجرا به‌دلیل کمبود قطعه را کاهش می‌دهد.
8. استفاده برنامه‌ریزی‌شده از فضای تأسیسات
نصب دیواری، سقفی یا چندطبقه می‌تواند به سامان‌دهی فضای عبور کابل کمک کند. در اتاق‌های تأسیسات و سالن‌های صنعتی، این موضوع برای هماهنگی با لوله‌ها، کانال‌ها و تجهیزات اهمیت دارد.
چیدمان فشرده همیشه بهتر نیست. فاصله لازم برای کابل‌گذاری، بازکردن درپوش، بازرسی و توسعه باید حفظ شود. مسیر مرتب زمانی ارزش اجرایی دارد که دسترسی آینده نیز در آن پیش‌بینی شده باشد.
9. کاهش بعضی هزینه‌های دوره بهره‌برداری
مزایای اقتصادی فقط به روز نصب محدود نمی‌شوند. دسترسی مناسب و امکان اصلاح بخش‌های مشخص مسیر، می‌تواند زمان و حجم کار در تعمیر یا توسعه را کمتر کند.
برای نمونه، در مسیری با اتصالات قابل بازشدن و فضای دسترسی کافی، تعویض یک بخش آسیب‌دیده ممکن است بدون جمع‌کردن کل مسیر انجام شود. امکان اجرای چنین کاری به طراحی، وضعیت کابل‌ها و روش تعمیر وابسته است.
به همین دلیل، هنگام مقایسه قیمت، هزینه کامل مسیر را بررسی کنید:
هزینه تجهیزات + زیرسازی و نصب + بازرسی و نگهداری + تغییرات آینده
انتخاب جنس مناسب چگونه مزایای سینی کابل را حفظ می‌کند؟
تنوع جنس و پوشش اجازه می‌دهد محصول با محیط هماهنگ شود. انتخاب نادرست ممکن است صرفه‌جویی اولیه را با هزینه خوردگی، تعمیر یا تعویض جبران کند.
سینی کابل گالوانیزه گرم برای شرایط محیطی مناسب
سینی کابل گالوانیزه گرم یکی از گزینه‌های قابل بررسی برای فضای باز و محیط‌های مرطوب است. در نوع گالوانیزه پس از ساخت، پوشش‌دهی پس از عملیات ساخت قطعه انجام می‌شود.
مزیت مورد انتظار، حفاظت از فولاد در برابر خوردگی است؛ اما دوام به مشخصات پوشش و شدت خورندگی محیط وابسته خواهد بود. مقاومت در برابر هر ماده شیمیایی را نباید از نام پوشش نتیجه گرفت.
سینی کابل استیل برای نیازهای خوردگی و نظافت
سینی کابل استیل در پروژه‌هایی مطرح است که انتخاب گرید مقاوم به محیط یا الزامات نظافت اهمیت بیشتری دارند. گرید، کیفیت ساخت و سازگاری اتصالات باید در سفارش مشخص شوند.
استیل برای همه محیط‌های شیمیایی انتخاب یکسانی ندارد. نوع ماده، غلظت و دمای تماس باید بررسی شود تا هزینه بیشتر خرید با نیاز واقعی پروژه تناسب داشته باشد.
سینی کابل گالوانیزه سرد برای انتخاب اقتصادیِ مبتنی بر مشخصات
در بررسی سینی کابل گالوانیزه سرد، ابتدا روش واقعی پوشش‌دهی را مشخص کنید. این اصطلاح در بازار ممکن است برای ورق پیش‌گالوانیزه، آبکاری یا پوشش‌های دیگر استفاده شود.
برای محیط داخلی با خورندگی محدود، بعضی گزینه‌ها می‌توانند اقتصادی باشند؛ اما مقایسه باید بر اساس مشخصات واقعی محصول انجام شود. نام تجاری پوشش، به‌تنهایی برای پیش‌بینی عمر یا کیفیت کافی نیست.
مزایای سینی کابل در مقایسه با لوله برق چیست؟
این دو روش همیشه جایگزین مستقیم یکدیگر نیستند. انتخاب باید با نوع کابل، تعداد مدار، نیاز حفاظتی و مقررات پروژه انجام شود.
| معیار | سینی کابل | لوله برق |
|---|---|---|
| دسترسی به مسیر | در اجرای قابل دسترس، بازرسی مستقیم ساده‌تر است | کابل داخل محفظه لوله قرار دارد |
| توسعه | در صورت تأیید ظرفیت، افزودن کابل ممکن است | به ظرفیت خالی، طول و وضعیت مسیر بستگی دارد |
| مسیرهای پرتعداد | امکان استفاده از سیستم پشتیبان مشترک | ممکن است چند مسیر لوله لازم باشد |
| حفاظت محیطی | تابع ساختار و تجهیزات تکمیلی است | تابع نوع لوله، اتصالات و کیفیت اجراست |
| فضای موردنیاز | باید فضای نصب و دسترسی پیش‌بینی شود | برای بعضی انشعاب‌ها یا مسیرهای محدود مناسب‌تر است |
| هزینه | وابسته به کل سیستم و شرایط اجرا | وابسته به تعداد مسیرها، اتصالات و کابل‌کشی است |
در مسیرهای پرتراکم و قابل توسعه، مزایای استفاده از سینی کابل بیشتر نمایان می‌شود. برای بعضی انشعاب‌های محدود یا نیازهای حفاظتی خاص، لوله برق می‌تواند انتخاب مناسب‌تری باشد. استفاده ترکیبی از این روش‌ها نیز ممکن است بخشی از طراحی پروژه باشد.
کدام پروژه‌ها بیشتر از این مزایا بهره می‌برند؟
- کارخانه‌ها و خطوط تولید: دسترسی برای تغییر جانمایی یا افزودن تجهیزات اهمیت دارد.
- ساختمان‌های اداری و تجاری: نظم مسیر و هماهنگی با سایر تأسیسات مورد توجه است.
- مراکز داده: مدیریت مسیر، شناسایی کابل و برنامه‌ریزی توسعه اهمیت بیشتری دارد.
- مراکز درمانی: دسترسی برنامه‌ریزی‌شده و هماهنگی مسیر با الزامات بهره‌برداری مهم است.
- تأسیسات بیرونی و صنعتی: تناسب پوشش، زیرسازی و شرایط محیطی تعیین‌کننده خواهد بود.
کاربرد گسترده به معنای مناسب‌بودن یک مدل برای همه این پروژه‌ها نیست. نیاز هر مسیر باید جداگانه ارزیابی شود.
چه اشتباهاتی مزایای سینی کابل را از بین می‌برند؟
بخش مهمی از مشکلات بهره‌برداری از انتخاب یا اجرای نامناسب ناشی می‌شود:
- خرید صرفاً بر اساس عرض و قیمت: ظرفیت واقعی محصول و مشخصات پوشش نادیده می‌ماند.
- پرکردن مسیر بدون بررسی مجدد: فضای توسعه و شرایط حرارتی محدود می‌شود.
- زیرسازی نامتناسب: پایداری مجموعه تحت تأثیر قرار می‌گیرد.
- لبه‌های تیز یا اتصال نامناسب: احتمال آسیب به روکش کابل ایجاد می‌شود.
- نبود دسترسی تعمیراتی: بازرسی و تغییرات بعدی دشوار می‌شود.
- بی‌توجهی به هم‌بندی و جداسازی مدارها: الزامات ایمنی و عملکردی سیستم تأمین نمی‌شوند.
استاندارد IEC 61537:2023 الزامات و آزمون‌های سیستم‌های سینی و نردبان کابل را پوشش می‌دهد. دریافت مشخصات و مدارک مرتبط با محصول، مبنای دقیق‌تری از اکتفا به عبارت کلی «استاندارد» روی پیشنهاد فروش است. معرفی رسمی استاندارد IEC 61537
پیش از خرید چه اطلاعاتی آماده کنیم؟
برای دریافت پیشنهاد متناسب با پروژه، نوع و تعداد کابل‌ها، وزن هر متر مسیر، شرایط محیطی، فاصله قابل اجرای ساپورت‌ها و نقشه تغییر جهت‌ها را مشخص کنید. نیاز به درپوش، پارتیشن و فضای توسعه را نیز اعلام کنید.
در استعلام از سینی سازه، بخواهید مدل، جنس، پوشش، ابعاد مفید و متعلقات به‌صورت تفکیک‌شده درج شوند. این اطلاعات کمک می‌کند هزینه را در کنار قابلیت استفاده و نگهداری محصول ارزیابی کنید.
سؤالات متداول درباره مزایای سینی کابل
مهم‌ترین مزیت سینی کابل چیست؟
دسترسی مناسب به مسیر برای مدیریت، بازرسی و توسعه کابل‌کشی؛ مشروط بر اینکه طراحی و ظرفیت سیستم متناسب باشد.
آیا استفاده از سینی کابل همیشه ارزان‌تر از لوله برق است؟
خیر؛ مقایسه باید هزینه تجهیزات، زیرسازی، اجرا و نگهداری دو طرح هم‌ارز را در نظر بگیرد.
آیا سینی کابل مانع آتش‌سوزی می‌شود؟
به‌تنهایی خیر؛ انتخاب کابل، حفاظت الکتریکی، شرایط حرارتی و الزامات نصب همچنان ضروری‌اند.
آیا سینی کابل باعث کاهش دمای کابل‌ها می‌شود؟
مدل‌های باز امکان گردش هوا دارند، اما دمای واقعی به بار الکتریکی، آرایش کابل‌ها و شرایط محیط بستگی دارد.
آیا می‌توان بعداً کابل بیشتری به مسیر اضافه کرد؟
بله، پس از بررسی فضای مجاز، ظرفیت باربری، شرایط حرارتی و الزامات جداسازی مدارها.
برای حفظ مزایای سیستم، ضخامت بیشتر مهم‌تر است یا نصب صحیح؟
هر دو باید متناسب با طراحی باشند؛ ضخامت بیشتر نمی‌تواند زیرسازی ضعیف یا اتصال نادرست را جبران کند.
