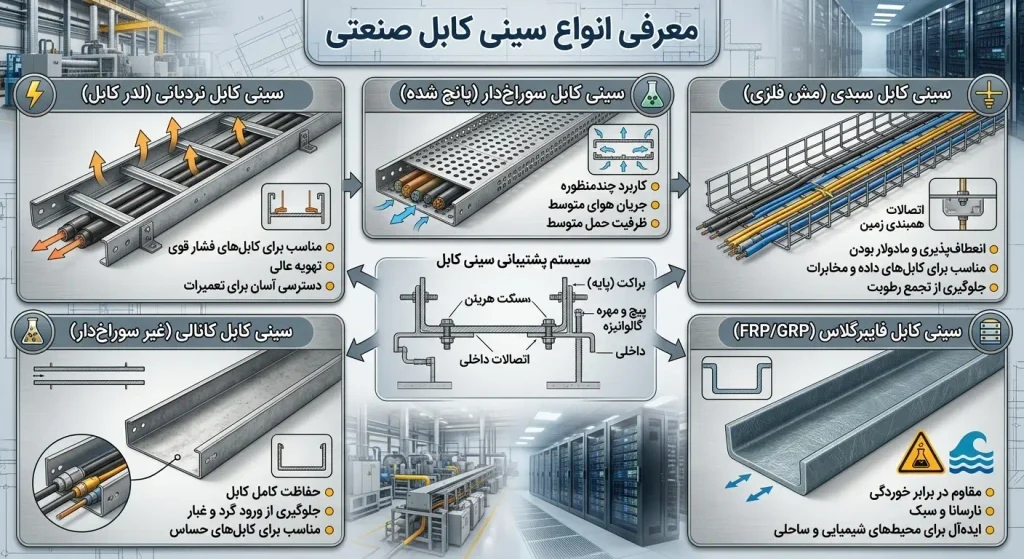

معرفی انواع سینی کابل

پاسخ سریع: بهترین نوع سینی کابل برای پروژه‌های صنعتی و فضای باز، سینی کابل گالوانیزه گرم است. برای محیط‌های داخلی و اداری، سینی کابل مشبک گالوانیزه فابریک گزینه اقتصادی و مناسب است. برای دیتاسنتر و کابل‌های شبکه، سینی کابل سبدی (Wire Mesh) سبک‌ترین و بهینه‌ترین انتخاب است.

در این راهنمای جامع معرفی انواع سینی کابل، تمام انواع از نظر ساختار، جنس، پوشش، ابعاد، و استاندارد را با جدول مقایسه‌ای، فرمول محاسبه ظرفیت، و چک‌لیست انتخاب عملی بررسی می‌کنیم تا بتوانید بهترین انتخاب را برای پروژه خود داشته باشید.

پاسخ سریع: کدام نوع سینی کابل برای پروژه شما مناسب است؟

قبل از ورود به جزئیات فنی، این جدول تصمیم‌گیری سریع را بررسی کنید:

نوع پروژه	نوع سینی پیشنهادی	جنس پیشنهادی	دلیل
ساختمان مسکونی/اداری	مشبک یا کانالی	گالوانیزه فابریک	قیمت مناسب، ظاهر تمیز، محیط خشک
کارخانه و سوله صنعتی	نردبانی	گالوانیزه گرم	تحمل بار بالا، مقاومت در برابر رطوبت و مواد شیمیایی
دیتاسنتر و شبکه	سبدی (Wire Mesh)	گالوانیزه فابریک یا آلومینیوم	سبک، تهویه عالی، دسترسی آسان به کابل
نفت، گاز و پالایشگاه	نردبانی	گالوانیزه گرم یا استیل ۳۱۶	مقاومت بسیار بالا در برابر خوردگی و مواد خورنده
فضای باز (Outdoor)	نردبانی یا مشبک	گالوانیزه گرم (۶۰–۸۵ میکرون)	مقاومت در برابر باران، رطوبت، و UV
محیط‌های شیمیایی/دریایی	نردبانی یا کانالی	استیل ۳۰۴ یا ۳۱۶	مقاومت در برابر اسید، قلیا، و آب شور
پروژه با بودجه محدود	مشبک	گالوانیزه فابریک	قیمت پایین‌تر، مناسب محیط‌های داخلی

اگر پروژه شما در یکی از این دسته‌ها قرار می‌گیرد، می‌توانید مستقیماً به بخش مربوطه در مقاله مراجعه کنید.

سینی کابل چیست و چرا باید از آن استفاده کنیم؟

سینی کابل یک سازه فلزی استاندارد است که برای نگهداری، محافظت و هدایت کابل‌های برق، شبکه، کنترل و مخابرات در مسیرهای مشخص طراحی شده است. این سیستم به‌همراه اتصالاتی مانند رابط، زانویی، سه‌راهی، ساپورت و بست، یک مسیر ایمن و منظم برای کابل‌کشی ایجاد می‌کند.

۵ مزیت کلیدی استفاده از سینی کابل

1. نظم‌دهی و زیبایی: کابل‌ها به‌صورت موازی و منظم در مسیر قرار می‌گیرند و از آویزان شدن و درهم‌ریختگی جلوگیری می‌شود.
2. محافظت فیزیکی: از کابل‌ها در برابر ضربه، سایش، رطوبت، و مواد شیمیایی محافظت می‌کند.
3. سهولت در تعمیر و توسعه: دسترسی آسان به کابل‌ها برای اضافه کردن، حذف یا تعویض بدون نیاز به تخریب.
4. تهویه و خنک‌ماندن کابل: به‌ویژه در انواع نردبانی و مشبک، هوا جریان دارد و دمای کابل کاهش می‌یابد.
5. کاهش هزینه نصب: سرعت اجرای بالاتر و نیاز کمتر به نیروی کار نسبت به لوله‌کشی سنتی.

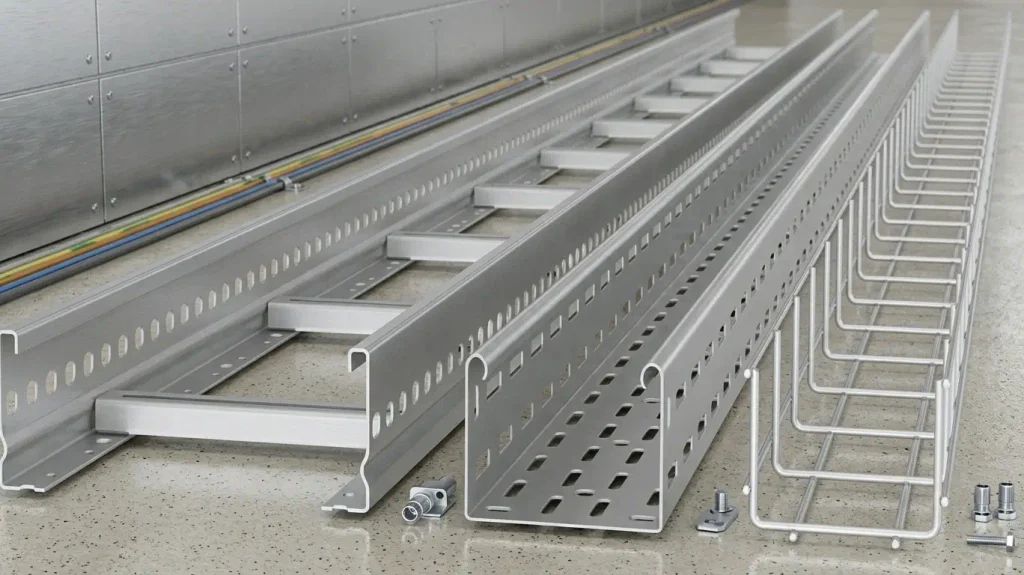

انواع سینی کابل از نظر ساختار (مقایسه فنی + جدول)

بررسی انواع سینی کابل از نظر ساختار، مهم‌ترین بخش انتخاب است. چهار نوع اصلی وجود دارد:

سینی کابل نردبانی (Ladder Type) — بهترین گزینه برای کابل‌های سنگین

ساختار: دو ریل موازی با پله‌های عرضی (شبیه نردبان).

مزایا:

• تحمل بار بسیار بالا (مناسب کابل‌های قدرت سنگین)
• تهویه عالی (کابل‌ها خنک می‌مانند)
• فاصله ساپورت بیشتر (کاهش تعداد ساپورت و هزینه)
• دسترسی آسان برای نصب و تعویض کابل
• وزن کمتر نسبت به مشبک با همان ظرفیت بار

معایب:

• ظاهر صنعتی (برای محیط‌های اداری ممکن است مناسب نباشد)
• محافظت فیزیکی کمتر نسبت به کانالی (کابل‌ها از بالا در معرض ضربه هستند)

فاصله استاندارد ساپورت: ۲.۵ تا ۳ متر برای عرض ۳۰ سانتی‌متر (بر اساس IEC 61537)

کاربرد: نیروگاه‌ها، پالایشگاه‌ها، کارخانه‌ها، سوله‌های صنعتی، مسیرهای کابل قدرت با وزن بالا.

سینی کابل مشبک (Perforated) — پرمصرف‌ترین نوع در پروژه‌های عمومی

ساختار: کف و دیواره‌های یکپارچه با سوراخ‌های پانچ‌شده (معمولاً دایره‌ای یا مستطیلی).

مزایا:

• محافظت فیزیکی بهتر از نردبانی (کف یکپارچه)
• تهویه مناسب (سوراخ‌ها اجازه عبور هوا می‌دهند)
• ظاهر تمیز و صنعتی-اداری
• امکان نصب کابل‌بند و بست روی سوراخ‌ها
• قیمت متوسط

معایب:

• وزن بیشتر نسبت به نردبانی
• فاصله ساپورت کمتر (نیاز به ساپورت بیشتر)
• تهویه کمتر نسبت به نردبانی

فاصله استاندارد ساپورت: ۱.۵ تا ۲ متر برای عرض ۳۰ سانتی‌متر

کاربرد: ساختمان‌های اداری، تجاری، بیمارستان‌ها، دانشگاه‌ها، مراکز داده، کارخانه‌های سبک.

سینی کابل سبدی (Wire Mesh) — سبک‌ترین گزینه برای شبکه و کابل‌های سبک

ساختار: شبکه سیمی جوش‌شده (شبیه توری فلزی) با خم‌های عرضی.

مزایا:

• سبک‌ترین نوع سینی کابل (کاهش بار مرده سازه)
• تهویه فوق‌العاده (۱۰۰٪ سطح باز)
• نصب سریع و آسان (برش با قیچی ورق‌بر)
• دسترسی کامل به کابل از تمام جهات
• قیمت مناسب برای کابل‌های سبک

معایب:

• تحمل بار پایین (مناسب فقط برای کابل شبکه، تلفن، فیبر نوری)
• محافظت فیزیکی کم (کابل‌ها در معرض ضربه هستند)
• ظاهر صنعتی (برای محیط‌های لوکس مناسب نیست)

فاصله استاندارد ساپورت: ۱ تا ۱.۵ متر برای عرض ۳۰ سانتی‌متر

کاربرد: دیتاسنترها، اتاق‌های سرور، کابل‌کشی شبکه، مخابرات، کابل‌های کنترل سبک.

سینی کابل کانالی (Solid Bottom) — بیشترین محافظت فیزیکی

ساختار: کف کاملاً بسته بدون سوراخ، دیواره‌های عمودی.

مزایا:

• بیشترین محافظت فیزیکی (کابل‌ها از بالا و پایین محافظت می‌شوند)
• جلوگیری از ورود گرد و غبار و آلودگی
• مناسب برای محیط‌های حساس (اتاق تمیز، آزمایشگاه)
• ظاهر تمیز و یکپارچه

معایب:

• تهویه ضعیف (کابل‌ها ممکن است گرم شوند)
• وزن بالا
• فاصله ساپورت کم (نیاز به ساپورت بیشتر)
• قیمت بالاتر

فاصله استاندارد ساپورت: ۱ تا ۱.۵ متر برای عرض ۳۰ سانتی‌مت

کاربرد: محیط‌های بهداشتی (بیمارستان، آزمایشگاه)، اتاق‌های تمیز، کابل‌های حساس، محیط‌های پرگردوغبار.

جدول مقایسه‌ای: نردبانی vs مشبک vs سبدی vs کانالی

معیار	نردبانی	مشبک	سبدی	کانالی
تحمل بار	بسیار بالا	متوسط تا بالا	پایین	متوسط
وزن	سبک	متوسط	بسیار سبک	سنگین
تهویه	عالی	خوب	فوق‌العاده	ضعیف
فاصله ساپورت (عرض ۳۰ سانتی‌متر)	۲.۵–۳ متر	۱.۵–۲ متر	۱–۱.۵ متر	۱–۱.۵ متر
محافظت فیزیکی	متوسط	خوب	کم	عالی
قیمت	متوسط	متوسط	پایین	بالا
بهترین کاربرد	کابل قدرت سنگین، صنعتی	پروژه‌های عمومی، اداری	شبکه، دیتاسنتر، کابل سبک	محیط‌های حساس، بهداشتی

نتیجه: برای کابل‌های قدرت سنگین، نردبانی انتخاب اول است. برای کابل شبکه و دیتاسنتر، سبدی بهینه‌ترین گزینه است. برای پروژه‌های عمومی، مشبک تعادل خوبی بین قیمت و عملکرد دارد.

انواع سینی کابل از نظر جنس و پوشش

انتخاب جنس مناسب به شرایط محیطی، بودجه، و طول عمر مورد انتظار بستگی دارد.

سینی کابل گالوانیزه گرم — استاندارد پروژه‌های صنعتی و فضای باز

فرآیند: پس از ساخت، سینی در وان روی مذاب (حدود ۴۵۰ درجه سانتی‌گراد) غوطه‌ور می‌شود و یک لایه ضخیم از روی روی سطح آن تشکیل می‌شود.

ضخامت پوشش: ۶۰ تا ۸۵ میکرون (میکرومتر)

مزایا:

• مقاومت بسیار بالا در برابر خوردگی، رطوبت، و مواد شیمیایی
• طول عمر ۲۰ تا ۳۰ سال در فضای باز
• مناسب برای محیط‌های خورنده (نفت، گاز، پتروشیمی، مناطق ساحلی)
• پوشش یکنواخت حتی در لبه‌ها و گوشه‌ها

معایب:

• قیمت بالاتر نسبت به گالوانیزه فابریک و سرد
• ظاهر خاکستری مات (برای محیط‌های لوکس ممکن است مناسب نباشد)

کاربرد: پالایشگاه‌ها، نیروگاه‌ها، صنایع نفت و گاز، فضای باز، مناطق مرطوب، کارخانه‌های شیمیایی.

اگر پروژه شما در محیط صنعتی یا فضای باز است، سینی کابل گالوانیزه گرم بهترین انتخاب از نظر دوام و ایمنی است.

سینی کابل گالوانیزه فابریک — گزینه اقتصادی برای محیط‌های داخلی

فرآیند: ورق فولادی قبل از برش و ساخت، به‌صورت رولی گالوانیزه می‌شود (گالوانیزه پیوسته).

ضخامت پوشش: ۱۵ تا ۲۵ میکرون

مزایا:

• قیمت مناسب (ارزان‌تر از گالوانیزه گرم)
• ظاهر براق و یکنواخت
• مناسب برای محیط‌های داخلی خشک
• مقاومت متوسط در برابر رطوبت

معایب:

• مقاومت کمتر در برابر خوردگی نسبت به گالوانیزه گرم
• لبه‌های برش‌خورده بدون پوشش هستند (نیاز به رنگ یا اسپری ضد زنگ)
• طول عمر کمتر در محیط‌های مرطوب (۵ تا ۱۰ سال)

کاربرد: ساختمان‌های اداری، تجاری، مسکونی، محیط‌های داخلی خشک، پروژه‌های با بودجه محدود.

سینی کابل گالوانیزه سرد — فقط برای محیط‌های کاملاً خشک

فرآیند: پس از ساخت، با استفاده از رنگ غنی از روی (Zinc-rich paint) پوشش داده می‌شود.

ضخامت پوشش: ۵ تا ۸ میکرون

مزایا:

• قیمت بسیار پایین
• ظاهر براق و زیبا

معایب:

• مقاومت بسیار کم در برابر خوردگی
• پوشش غیریکنواخت و ناپایدار
• طول عمر کوتاه (۲ تا ۵ سال حتی در محیط داخلی)
• لبه‌ها و نقاط جوش بدون پوشش هستند

توصیه: برای پروژه‌های صنعتی یا فضای باز توصیه نمی‌شود. فقط برای محیط‌های کاملاً خشک و موقت قابل استفاده است.

اگر بودجه محدودی دارید ولی پروژه در محیط داخلی است، بهتر است به‌جای سینی کابل گالوانیزه سرد، از گالوانیزه فابریک استفاده کنید.

سینی کابل استیل ضد زنگ — برای محیط‌های شیمیایی و دریایی

گریدهای رایج:

• استیل ۳۰۴: مقاومت خوب در برابر خوردگی عمومی، قیمت متوسط
• استیل ۳۱۶: مقاومت عالی در برابر اسید، قلیا، و آب دریا، قیمت بالا

مزایا:

• مقاومت بسیار بالا در برابر خوردگی، اسید، قلیا، و آب شور
• طول عمر ۳۰+ سال حتی در محیط‌های خورنده
• ظاهر لوکس و تمیز (مناسب برای محیط‌های بهداشتی و غذایی)
• عدم نیاز به پوشش اضافی

معایب:

• قیمت بسیار بالا (۳ تا ۵ برابر گالوانیزه گرم)
• وزن بیشتر نسبت به گالوانیزه

کاربرد: صنایع غذایی، داروسازی، محیط‌های دریایی، سکوهای نفتی، آزمایشگاه‌ها، استخرها، محیط‌های با اسید و قلیا.

برای پروژه‌های خاص مانند صنایع غذایی یا محیط‌های دریایی، سینی کابل استیل گرید ۳۱۶ بهترین انتخاب است.

سینی کابل آلومینیومی — سبک‌ترین گزینه برای دیتاسنتر و مخابرات

مزایا:

• سبک‌ترین جنس (کاهش بار مرده سازه)
• مقاومت ذاتی در برابر خوردگی (بدون نیاز به گالوانیزه)
• تهویه عالی (مناسب برای کابل‌های شبکه و دیتاسنتر)
• نصب آسان (برش و خم راحت)
• ظاهر مدرن و تمیز

معایب:

• تحمل بار کمتر نسبت به فولاد
• قیمت بالاتر نسبت به گالوانیزه فابریک
• عدم مناسب برای کابل‌های قدرت سنگین

کاربرد: دیتاسنترها، اتاق‌های سرور، مراکز مخابرات، کابل‌کشی شبکه، محیط‌های با رطوبت متوسط.

سینی کابل PVC — عایق و ضد خوردگی برای محیط‌های خاص

ساختار: ورق فولادی با پوشش PVC (پلی‌وینیل کلراید) یا کامپوزیت PVC.

مزایا:

• عایق الکتریکی (جلوگیری از اتصال کوتاه)
• مقاومت بالا در برابر اسید، قلیا، و مواد شیمیایی
• رنگ‌بندی متنوع (زیبایی بصری)
• عدم زنگ‌زدگی

معایب:

• تحمل بار کمتر نسبت به فولاد گالوانیزه
• محدودیت دمایی (معمولاً تا ۶۰–۸۰ درجه سانتی‌گراد)
• قیمت بالاتر

کاربرد: صنایع شیمیایی، آزمایشگاه‌ها، استخرها، محیط‌های با رطوبت بسیار بالا، پروژه‌های با نیاز به عایق الکتریکی.

جدول مقایسه‌ای: جنس‌های مختلف سینی کابل

جنس	قیمت	وزن	مقاومت در برابر خوردگی	طول عمر (فضای باز)	بهترین کاربرد
گالوانیزه گرم	متوسط	متوسط	بسیار بالا	۲۰–۳۰ سال	صنعتی، فضای باز، نفت و گاز
گالوانیزه فابریک	پایین	متوسط	متوسط	۵–۱۰ سال	داخلی، اداری، مسکونی
گالوانیزه سرد	بسیار پایین	متوسط	پایین	۲–۵ سال	محیط‌های کاملاً خشک و موقت
استیل ۳۰۴	بالا	سنگین	بالا	۲۰–۳۰ سال	صنایع غذایی، داروسازی
استیل ۳۱۶	بسیار بالا	سنگین	بسیار بالا	۳۰+ سال	محیط‌های دریایی، اسیدی
آلومینیوم	متوسط به بالا	بسیار سبک	بالا	۱۵–۲۰ سال	دیتاسنتر، شبکه، مخابرات
PVC	بالا	سبک	بسیار بالا	۱۵–۲۵ سال	صنایع شیمیایی، آزمایشگاه

انواع سینی کابل از نظر تعداد خم (۲ خم، ۴ خم، ۶ خم)

تعداد خم به تعداد لبه‌های خم‌شده در ورق اشاره دارد که بر مقاومت ساختاری تأثیر می‌گذارد:

• ۲ خم: فقط دو لبه طولی خم شده‌اند. مقاومت پایین، مناسب برای کابل‌های سبک و دهانه‌های کوتاه.
• ۴ خم: دو لبه طولی + دو لبه عرضی. مقاومت متوسط، پرمصرف‌ترین نوع در پروژه‌های عمومی.
• ۶ خم: دو لبه طولی + دو لبه عرضی + دو خم اضافی در کف. مقاومت بالا، مناسب برای کابل‌های سنگین و دهانه‌های بلند.

توصیه: برای پروژه‌های صنعتی و کابل‌های قدرت، حداقل از ۴ خم استفاده کنید. برای کابل‌های سبک و دیتاسنتر، ۲ خم یا ۴ خم کافی است.

ابعاد استاندارد سینی کابل + جدول ظرفیت باربری

سینی کابل در ابعاد متنوعی تولید می‌شود تا پاسخگوی نیاز پروژه‌های مختلف باشد.

عرض‌های رایج (بر اساس استاندارد IEC 61537)

• ۱۰، ۱۵، ۲۰، ۳۰، ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰ سانتی‌متر

ارتفاع دیواره (لبه عمودی)

• ۴، ۶، ۸، ۱۰، ۱۲ سانتی‌متر

ضخامت ورق

• ۱، ۱.۲، ۱.۵، ۲ میلی‌متر (برای فولاد)
• ۱.۵، ۲، ۲.۵ میلی‌متر (برای آلومینیوم)

جدول ابعاد و ظرفیت باربری (نردبانی گالوانیزه گرم)

عرض (سانتی‌متر)	ارتفاع (سانتی‌متر)	ضخامت ورق (میلی‌متر)	بار مجاز (کیلوگرم بر متر)	فاصله ساپورت پیشنهادی
۱۰	۶	۱.۲	۴۰	۲ متر
۲۰	۶	۱.۲	۵۰	۲.۵ متر
۳۰	۶	۱.۵	۷۰	۳ متر
۴۰	۸	۱.۵	۸۰	۳ متر
۵۰	۸	۱.۵	۹۰	۳ متر
۶۰	۱۰	۲	۱۲۰	۳ متر
۸۰	۱۰	۲	۱۴۰	۳ متر
۱۰۰	۱۰	۲	۱۶۰	۳ متر

نکته: اعداد فوق تقریبی هستند و بسته به برند و استاندارد تولید ممکن است متفاوت باشند. همیشه از جدول باربری سازنده استفاده کنید.

استاندارد سینی کابل: IEC 61537، NEMA VE 1، BS 4678

رعایت استانداردهای بین‌المللی برای ایمنی، دوام، و قابلیت اطمینان سیستم کابل‌کشی ضروری است.

IEC 61537 (استاندارد بین‌المللی)

• الزامات سیستم‌های سینی کابل و نردبان کابل برای کابل‌کشی برق و مخابرات
• تعریف کلاس‌های باربری (Light, Medium, Heavy)
• آزمون‌های مقاومت در برابر خوردگی، بار متمرکز، و ضربه
• الزامات ارتینگ و اتصال الکتریکی.

NEMA VE 1 (استاندارد آمریکای شمالی)

• طبقه‌بندی سینی کابل بر اساس نوع (Ladder, Trough, Channel, Wire Mesh)
• الزامات باربری و فاصله ساپورت
• الزامات مواد و پوشش

BS 4678 (استاندارد بریتانیا)

• مشخصات فنی سینی کابل فولادی و آلومینیومی
• الزامات گالوانیزه و پوشش‌های محافظ

چرا رعایت استاندارد مهم است؟

• ایمنی بیشتر (جلوگیری از سقوط کابل‌ها)
• دوام بالاتر (مقاومت در برابر خوردگی و بار)
• پذیرش در بازرسی‌های فنی و بیمه
• قابلیت ردیابی و اطمینان از کیفیت

فاصله استاندارد ساپورت سینی کابل (بر اساس IEC 61537)

فاصله ساپورت به عرض سینی، نوع سینی، و وزن کابل بستگی دارد. جدول زیر فاصله پیشنهادی را نشان می‌دهد:

نوع سینی	عرض ۱۰–۲۰ سانتی‌متر	عرض ۳۰–۴۰ سانتی‌متر	عرض ۵۰–۶۰ سانتی‌متر	عرض ۸۰–۱۰۰ سانتی‌متر
نردبانی	۲–۲.۵ متر	۲.۵–۳ متر	۳ متر	۳ متر
مشبک	۱.۵–۲ متر	۱.۵–۲ متر	۲ متر	۲ متر
سبدی	۱–۱.۵ متر	۱–۱.۵ متر	۱.۵ متر	۱.۵ متر
کانالی	۱–۱.۵ متر	۱–۱.۵ متر	۱.۵ متر	۱.۵ متر

نکات کلیدی:

• برای کابل‌های سنگین‌تر، فاصله ساپورت را کاهش دهید.
• در مسیرهای افقی طولانی، هر ۱۵–۲۰ متر یک‌بار از ساپورت ثابت (Fixed Support) استفاده کنید تا از انبساط حرارتی جلوگیری شود.
• در زانویی‌ها و سه‌راهی‌ها، حتماً از ساپورت اضافی در فاصله ۳۰–۵۰ سانتی‌متری استفاده کنید.

محاسبه ظرفیت سینی کابل: چند کابل می‌توان داخل سینی گذاشت؟

برای جلوگیری از overload و گرمایش بیش از حد کابل‌ها، باید ظرفیت سینی را محاسبه کنید.

فرمول محاسبه سطح مقطع کابل‌ها

$$\text{سطح مقطع کل کابل‌ها} = \sum (\pi \times (\frac{D}{2})^2)$$سطح مقطع کل کابل‌ها=∑(π×(2D​)2)

که در آن $D$D قطر خارجی کابل است.

درصد پرشدگی مجاز (بر اساس IEC 61537)

• کابل قدرت: حداکثر ۵۰٪ سطح مقطع سینی
• کابل کنترل و شبکه: حداکثر ۷۰٪ سطح مقطع سینی

مثال عملی

فرض کنید می‌خواهید ۱۰ کابل با قطر ۲ سانتی‌متر را داخل سینی ۳۰×۱۰ سانتی‌متر قرار دهید:

۱. سطح مقطع یک کابل:

$$\pi \times (1)^2 = 3.14 \text{ سانتی‌متر مربع}$$π×(1)2=3.14 سانتی‌متر مربع

۲. سطح مقطع کل ۱۰ کابل:

$$10 \times 3.14 = 31.4 \text{ سانتی‌متر مربع}$$10×3.14=31.4 سانتی‌متر مربع

۳. سطح مقطع داخلی سینی (عرض × ارتفاع):

$$30 \times 10 = 300 \text{ سانتی‌متر مربع}$$30×10=300 سانتی‌متر مربع

۴. درصد پرشدگی:

$$\frac{31.4}{300} \times 100 = 10.5\%$$30031.4​×100=10.5%

نتیجه: این سینی ظرفیت کافی برای ۱۰ کابل را دارد (زیر ۵۰٪). حتی می‌توان تا ۴۰–۵۰ کابل مشابه اضافه کرد.

نکته: همیشه ۲۰–۳۰٪ فضای خالی برای توسعه آینده در نظر بگیرید.

راهنمای انتخاب سینی کابل: چک‌لیست ۸ مرحله‌ای

برای انتخاب بهترین سینی کابل، این چک‌لیست را قدم‌به‌قدم دنبال کنید:

۱. تعیین نوع کابل (قدرت، کنترل، شبکه، فیبر)

• کابل قدرت (ولتاژ بالا، وزن سنگین) → نردبانی
• کابل کنترل و شبکه (وزن سبک) → سبدی یا مشبک
• کابل حساس (فیبر نوری، دیتا) → کانالی یا سبدی با درب

۲. محاسبه وزن و تعداد کابل

• از فرمول بخش قبل استفاده کنید.
• وزن کل کابل‌ها را محاسبه کنید (کیلوگرم بر متر).

۳. انتخاب نوع سینی (نردبانی، مشبک، سبدی، کانالی)

• از جدول مقایسه‌ای بخش ساختار استفاده کنید.

۴. انتخاب جنس (گالوانیزه، استیل، آلومینیوم، PVC)

• از جدول مقایسه‌ای بخش جنس استفاده کنید.
• شرایط محیطی (رطوبت، مواد شیمیایی، دما) را در نظر بگیرید.

۵. تعیین ابعاد (عرض، ارتفاع، ضخامت)

• عرض: بر اساس تعداد کابل و فضای موجود.
• ارتفاع: برای کابل‌های بیشتر، ارتفاع بالاتر.
• ضخامت: برای بار بیشتر، ضخامت بالاتر.

۶. بررسی شرایط محیطی (رطوبت، مواد شیمیایی، ضربه)

• محیط مرطوب یا فضای باز → گالوانیزه گرم یا استیل
• محیط شیمیایی → استیل ۳۱۶ یا PVC
• محیط با ضربه → کانالی یا نردبانی با ضخامت بالا

۷. انتخاب نوع گالوانیزه (گرم، فابریک، سرد)

• صنعتی/فضای باز → گرم
• داخلی/اداری → فابریک
• موقت/خشک → سرد (توصیه نمی‌شود)

۸. بررسی استاندارد و گواهی کیفیت

• گواهی آنالیز متریال (Material Test Certificate)
• گواهی گالوانیزه (Coating Thickness Certificate)
• تطابق با IEC 61537 یا NEMA VE 1

جدول تصمیم‌گیری: اگر پروژه شما X است → نوع سینی Y را انتخاب کنید

شرایط پروژه	نوع سینی	جنس	دلیل
کابل قدرت سنگین در کارخانه	نردبانی	گالوانیزه گرم	تحمل بار بالا، مقاومت در برابر رطوبت و مواد شیمیایی
کابل شبکه در دیتاسنتر	سبدی	آلومینیوم یا گالوانیزه فابریک	سبک، تهویه عالی، دسترسی آسان
ساختمان اداری با کابل ترکیبی	مشبک	گالوانیزه فابریک	تعادل بین قیمت، ظاهر، و عملکرد
پالایشگاه با محیط خورنده	نردبانی	استیل ۳۱۶	مقاومت بسیار بالا در برابر اسید و قلیا
بیمارستان یا آزمایشگاه	کانالی	استیل ۳۰۴ یا گالوانیزه گرم	محافظت فیزیکی بالا، ظاهر تمیز، بهداشتی
پروژه با بودجه محدود	مشبک	گالوانیزه فابریک	قیمت پایین‌تر، مناسب محیط‌های داخلی

نحوه نصب سینی کابل: آموزش گام‌به‌گام + نکات ایمنی

نصب دیواری

ابزار مورد نیاز:

• دریل چکشی، رولپلاک فولادی، تراز لیزری، متر، آچار، اره آهن‌بر یا قیچی ورق‌بر

مراحل:
۱. مسیر را با تراز لیزری علامت‌گذاری کنید.
۲. محل ساپورت‌ها را با فاصله استاندارد (طبق جدول بالا) علامت بزنید.
۳. با دریل، سوراخ‌هایی برای رولپلاک ایجاد کنید.
۴. براکت‌های دیواری را با رولپلاک و پیچ فولادی نصب کنید.
۵. سینی کابل را روی براکت‌ها قرار داده و با بست محکم کنید.
۶. درزها را با رابط به‌هم وصل کنید.

نکته: برای دیوارهای بتنی از رولپلاک فولادی، برای دیوارهای آجری از رولپلاک پلاستیکی فشرده استفاده کنید.

نصب سقفی

انواع ساپورت سقفی:

• آویز رزوه‌ای (Threaded Rod)
• زنجیر آویز
• پروفیل C یا U

مراحل:
۱. محل ساپورت‌ها را روی سقف علامت‌گذاری کنید.
۲. با دریل، سوراخ‌هایی برای رولپلاک سقفی ایجاد کنید.
۳. آویزها را نصب کرده و طول آن‌ها را با تراز تنظیم کنید.
۴. سینی کابل را روی آویزها قرار داده و با بست محکم کنید.
۵. درزها را با رابط به‌هم وصل کنید.

نکته: برای سقف‌های کاذب، از ساپورتهای مخصوص سقف کاذب استفاده کنید که به سازه اصلی متصل شوند.

نکات کلیدی نصب

جداسازی کابل برق و شبکه

• حداقل فاصله ۱۵–۳۰ سانتی‌متر بین کابل برق و شبکه رعایت شود.
• اگر در یک سینی مشترک قرار می‌گیرند، از سپر فلزی یا پارتیشن استفاده کنید.
• این کار برای جلوگیری از تداخل الکترومغناطیسی (EMI) ضروری است.

الزامات ارتینگ سیستم سینی

• تمام قطعات سینی کابل باید به‌هم متصل و به سیستم ارتینگ ساختمان وصل شوند.
• از کابل ارت مسی (حداقل ۱۶ میلی‌متر مربع) برای اتصال به چاه ارت استفاده کنید.
• در هر ۳۰ متر مسیر، یک نقطه ارتینگ اضافی ایجاد کنید.

شعاع خم مجاز کابل

• حداقل شعاع خم برای کابل قدرت: ۴× قطر خارجی کابل
• حداقل شعاع خم برای کابل شبکه: ۴× قطر خارجی کابل
• از خم‌های تیز خودداری کنید (باعث آسیب به هادی و عایق می‌شود).

استفاده از رابط، زانویی، سه‌راهی استاندارد

• رابط‌ها باید هم‌جنس با سینی باشند (گالوانیزه گرم برای گالوانیزه گرم).
• در زانویی‌ها و سه‌راهی‌ها، از ساپورت اضافی در فاصله ۳۰–۵۰ سانتی‌متری استفاده کنید.
• از رابط‌های بغل‌بند برای اتصال محکم‌تر استفاده کنید.

تجهیزات جانبی سینی کابل

برای اجرای یک سیستم استاندارد، علاوه بر سینی کابل از تجهیزات جانبی زیر استفاده می‌شود:

• رابط سینی کابل: اتصال دو قطعه سینی به‌هم (مستقیم، بغل‌بند، گالوانیزه)
• زانویی افقی: تغییر مسیر ۹۰ درجه در صفحه افقی
• زانویی عمودی: تغییر مسیر ۹۰ درجه در صفحه عمودی (بالا یا پایین)
• سه‌راهی: انشعاب‌گیری به سه جهت
• چهارراهی: انشعاب‌گیری به چهار جهت
• رایزر (زانوی قابل تنظیم): برای تغییر زاویه دلخواه
• ساپورت سقفی: آویز رزوه‌ای، زنجیر، پروفیل
• بست چنگالی: مهار سینی به ریل یا پروفیل
• پروفیل تأسیساتی: برای نصب ساپورت‌ها
• درب سینی کابل: محافظت از کابل‌ها در برابر گرد و غبار و ضربه

استفاده از این قطعات باعث اجرای اصولی، ایمن و استاندارد مسیر کابل‌کشی می‌شود.

تست کیفیت سینی کابل قبل از خرید: ۵ تست عملی

قبل از خرید، این ۵ تست را انجام دهید تا از کیفیت سینی کابل اطمینان حاصل کنید:

۱. تست ضخامت پوشش گالوانیزه (ضخامت‌سنج)

• با دستگاه ضخامت‌سنج (Coating Thickness Gauge)، ضخامت پوشش روی را اندازه بگیرید.
• گالوانیزه گرم: ۶۰–۸۵ میکرون
• گالوانیزه فابریک: ۱۵–۲۵ میکرون
• گالوانیزه سرد: ۵–۸ میکرون
• اگر ضخامت کمتر بود، کیفیت پایین است.

۲. بررسی آخال و تیزی لبه‌ها

• لبه‌های برش‌خورده را لمس کنید.
• نباید تیزی یا آخال (براده‌های فلزی) وجود داشته باشد.
• آخال می‌تواند به دست و کابل آسیب بزند.

۳. تست کشش رابط‌ها و اتصالات

• یک رابط را به دو قطعه سینی وصل کنید و محکم بکشید.
• نباید شل شود یا تغییر شکل دهد.
• اتصالات ضعیف باعث شل‌شدن مسیر در طول زمان می‌شوند.

۴. بررسی یکنواختی پوشش گالوانیزه

• سطح سینی را از نظر یکنواختی رنگ و پوشش بررسی کنید.
• نباید نقاط سفید (بدون پوشش) یا لکه‌های زنگ‌زدگی وجود داشته باشد.
• لبه‌ها و نقاط جوش را چک کنید (معمولاً ضعیف‌ترین نقاط هستند).

۵. چک کردن گواهی استاندارد و آنالیز متریال

• از فروشنده گواهی آنالیز متریال (MTC) و گواهی گالوانیزه بخواهید.
• تطابق با IEC 61537 یا NEMA VE 1 را بررسی کنید.
• اگر فروشنده گواهی نداشت، از خرید خودداری کنید.

نگهداری و بازرسی دوره‌ای سینی کابل

برای افزایش طول عمر سیستم سینی کابل، این اقدامات را انجام دهید:

بازرسی سالانه خوردگی

• هر ۱۲ ماه یک‌بار، مسیر را از نظر زنگ‌زدگی، خوردگی، و آسیب فیزیکی بررسی کنید.
• نقاط زنگ‌زده را با سمباده تمیز کرده و با رنگ ضد زنگ پوشش دهید.

تمیزکاری و حذف گرد و غبار

• هر ۶ ماه یک‌بار، گرد و غبار و آلودگی‌ها را با دستمال یا هوای فشرده پاک کنید.
• در محیط‌های پرگردوغبار، هر ۳ ماه یک‌بار تمیز کنید.

بررسی شل‌شدن ساپورت‌ها و اتصالات

• هر ۱۲ ماه یک‌بار، پیچ‌ها و بست‌ها را چک کنید.
• اگر شل شده‌اند، محکم کنید.
• ساپورت‌های زنگ‌زده را تعویض کنید.

تفاوت سینی کابل و نردبان کابل (Ladder Cable Tray)

بسیاری از افراد سینی کابل و نردبان کابل را یکسان می‌دانند، اما تفاوت‌های کلیدی دارند:

معیار	سینی کابل (Cable Tray)	نردبان کابل (Ladder Cable Tray)
ساختار	کف یکپارچه (مشبک، کانالی، سبدی)	دو ریل موازی + پله‌های عرضی
وزن	متوسط تا سنگین	سبک‌تر
تحمل بار	متوسط	بسیار بالا
تهویه	متوسط (مشبک) تا ضعیف (کانالی)	عالی
فاصله ساپورت	۱–۲ متر	۲.۵–۳ متر
محافظت فیزیکی	خوب تا عالی	متوسط
قیمت	متوسط	متوسط تا پایین
بهترین کاربرد	کابل شبکه، کنترل، قدرت سبک	کابل قدرت سنگین، صنعتی

نتیجه: نردبان کابل در واقع یک نوع خاص از سینی کابل است که برای کابل‌های سنگین و صنعتی بهینه‌ شده است.

سوالات متداول (FAQ)

سینی کابل گالوانیزه گرم بهتر است یا سرد؟

گالوانیزه گرم به‌طور قابل توجهی بهتر است. ضخامت پوشش ۶۰–۸۵ میکرون در مقابل ۵–۸ میکرون، مقاومت بسیار بالاتر در برابر خوردگی، و طول عمر ۲۰–۳۰ سال در مقابل ۲–۵ سال. فقط برای محیط‌های کاملاً خشک و موقت از گالوانیزه سرد استفاده کنید.

فاصله استاندارد ساپورت برای سینی عرض ۳۰ سانتی‌متر چقدر است؟

• نردبانی: ۲.۵–۳ متر
• مشبک: ۱.۵–۲ متر
• سبدی: ۱–۱.۵ متر
• کانالی: ۱–۱.۵ متر
  این اعداد بر اساس IEC 61537 و برای کابل‌های با وزن متوسط است. برای کابل‌های سنگین‌تر، فاصله را کاهش دهید.

چند کابل می‌توان داخل سینی ۳۰×۱۰ گذاشت؟

بستگی به قطر کابل دارد. برای کابل با قطر ۲ سانتی‌متر، می‌توان تا ۴۰–۵۰ کابل قرار داد (با رعایت ۵۰٪ پرشدگی). از فرمول بخش «محاسبه ظرفیت سینی کابل» استفاده کنید.

آیا می‌توان کابل برق و شبکه را در یک سینی قرار داد؟

بله، اما با رعایت فاصله حداقل ۱۵–۳۰ سانتی‌متر یا استفاده از سپر فلزی/پارتیشن. این کار برای جلوگیری از تداخل الکترومغناطیسی (EMI) ضروری است.

عمر مفید سینی کابل گالوانیزه گرم چقدر است؟

در فضای باز و محیط‌های صنعتی: ۲۰–۳۰ سال. در محیط‌های داخلی خشک: ۳۰+ سال. با نگهداری مناسب (بازرسی سالانه و تمیزکاری)، می‌تواند تا ۴۰ سال هم کار کند.

تفاوت سینی مشبک و سبدی چیست؟

• مشبک: ورق فولادی پانچ‌شده، تحمل بار متوسط، فاصله ساپورت ۱.۵–۲ متر.
• سبدی: شبکه سیمی جوش‌شده، تحمل بار پایین، فاصله ساپورت ۱–۱.۵ متر، سبک‌تر.
  سبدی برای کابل شبکه و دیتاسنتر، مشبک برای کابل قدرت و کنترل مناسب‌تر است.

سینی کابل یکی از اصلی‌ترین تجهیزات مدیریت کابل در پروژه‌های برق، شبکه، و مخابرات است که در انواع مختلف از نظر ساختار (نردبانی، مشبک، سبدی، کانالی)، جنس (گالوانیزه گرم، فابریک، استیل، آلومینیوم)، و ابعاد تولید می‌شود.

انتخاب صحیح نوع سینی کابل با توجه به شرایط محیطی، تعداد کابل‌ها، و نوع پروژه، علاوه بر افزایش ایمنی و طول عمر سیستم، هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد.

نکات کلیدی برای انتخاب:

• برای کابل قدرت سنگین → نردبانی گالوانیزه گرم
• برای کابل شبکه و دیتاسنتر → سبدی آلومینیومی یا گالوانیزه فابریک
• برای محیط‌های خورنده → استیل ۳۱۶ یا گالوانیزه گرم
• برای پروژه‌های با بودجه محدود → مشبک گالوانیزه فابریک

اگر برای پروژه خود به دنبال انتخاب سینی کابل مناسب هستید، بهتر است ابتدا شرایط فنی پروژه را بررسی کرده و سپس محصولی با ابعاد، ضخامت و پوشش مناسب انتخاب کنید تا سیستم کابل‌کشی با بالاترین کیفیت و ایمنی اجرا شود.
